Nouveau projet " Solaire"! Installation terminée!

Bonjour à tous!

Après les déboires des panneaux défectueux dont j'avais initié un achat groupé... me revoilà avec un nouveau projet "toit solaire" !

Voici un copié/collé pour vous orienter un peu ...

...Pour ce projet, nous réduisons nos coûts d’installation en utilisant les laminés UNI-SOLAR et notre système de fixation de panneaux solaires avec VELCRO. Nous installons près de 2 000 panneaux par jour. Plus important encore, nous satisfaisons les exigences de GM : l’ensemble du dispositif est amovible, léger, capable de résister à des vents de force cyclonique et évite toute pénétration dans la toiture...

Cette usine (GM Espagne) comprend 85000 panneaux sur 183000m².

Dans les fais, j'ai "essayé" de prendre en compte (cette fois-ci):
-Échauffement (perte de rendement)
-Dilatation (déformation puis rupture interne probable des panneaux)
-Démontable mais pas amovible (sans abîmer le toit)
-Humidité

Sinon:
-Hauteur (pas d'augmentation excessive de la hauteur... déjà en 4-matic)
-Passage du câble (sur coté arrière du toit)
-Cheminement du câble (identique a mon précédent MP)
-Pas de Chinoiserie...
-Régulateur MPPT et écran de contrôle déporté
-Des panneaux pas trop long... le toit ne fait pas 3m!

J'attend un retour de VELCRO France pour connaitre le produit le plus adapté à tout ca, sachant que les panneaux seront ventilés dessous...    C'est chaud, c'est chaud!

Seb

nb: j'attend mes panneaux... 160w au total... Ma femme n'a pas encore vue la facture...

Bonjour

Pour votre information j'avais installé sur mon T5 California un panneau amovible Solarswiss de 90 w amovible.
En fait il s'agit de 3 panneaux repliés sous forme de petit attaché case. Vous le posez face au soleil bien sur ou suspendu sur le toit relevable qui dispose en général de la bonne inclinaison face au Sud. Très efficace et qui a l'avantage d'être amovible et ne laisse pas de trou dans le toit. L'installation est particulièrement simple, un bon régulateur et du câble. A noter que les panneaux sont livrés avec leur propre connecteur et câble de 10 m. Prix environ 500 e. Jeter un oeil sur le collectif T5 vous y trouverez toutes les informations nécessaire. Pour ma part faut être idiot j'ai revendu mon T5 California avec tous ses accessoires!

Cheronimo40 a écrit:Bonjour

Pour votre information j'avais installé sur mon T5 California un panneau amovible Solarswiss de 90 w amovible.
En fait il s'agit de 3 panneaux repliés sous forme de petit attaché case. Vous le posez face au soleil bien sur ou suspendu sur le toit relevable qui dispose en général de la bonne inclinaison face au Sud. Très efficace et qui a l'avantage d'être amovible et ne laisse pas de trou dans le toit. L'installation est particulièrement simple, un bon régulateur et du câble. A noter que les panneaux sont livrés avec leur propre connecteur et câble de 10 m. Prix environ 500 e. Jeter un oeil sur le collectif T5 vous y trouverez toutes les informations nécessaire. Pour ma part faut être idiot j'ai revendu mon T5 California avec tous ses accessoires!

Merci pour l'info, je traîne aussi sur le forum T5calif ...

Le choix est fait, ce n'est pas le premier (panneau)... ni le dernier, mais ça ne saura pas un panneau pliable... jusqu'a que mon nouveau montage "lache"

Seb

nb: regarde sur le fofo, il y a plusieurs post sur les panneaux pliables... mais ce n'est pas mon choix.

Ne sachant pas encore ce que je ferais sur mon futur MP je vas suivre votre investigation sur le sujet.

Cordialement Jacques

Oui on est plusieurs ici à avoir opté pour un panneau pliable solar swiss (installation détaillée >ici< par exemple)
Avec une jolie photo juste pour la frime



@Seb : je suis tes investigations avec attention et intérêt (on ne sait jamais pour la suite ...)

Le genre de situation que j'aime, de l'eau, de l'énergie et une nature qui nous donne tant! En terme de choix celui de droite me plait bien, mais ça ce sera pour plus tard!!
A+

Vous avez compris, ma réflexion s'oriente vers un "toit solaire" velcroté!

Velcro propose une multitude de produit adapté au support, au poids, aux UV, à la chaleur... reste à trouver le plus adapté car dans ce cas de figure les contraintes sont nombreuses: Température du toit en été et hiver, les UV, la dilatation du support et du panneau, l'adhérence du support et panneau, résistance à l’arrachement (vitesse), longévité, humidité...

L'exemple que je reprend dans mon introduction en "rouge" se rapproche des contraintes du toit du MP... mais il y a d'autres exemples d'utilisation qui résistent: en chute (para), la vitesse de 200km/h (moyenne) est atteinte, sur les sacs harnais, les sangles (certaines) sont rangées dans des pochettes scratchées. Ces petites pochettes sont soumis à de grosses contraintes selon la position du chuteur... sans pour autant s’ouvrir.

Le sens de pose et de déplacement du véhicule peut nous faire penser à des contraintes d'arrachements limitées sur le panneau. Cependant celui ci n'est pas forcement plaqué sur le toit, il se peut qu'il y est un phénomène de "dépression" sur le toit et non un phénomène de "pression" comme on peut le penser. Dans les fait le panneau pourrait être aspiré vers le haut.

Le velcro permet de ne pas mettre en contact le panneau directement avec le toit. L'ensemble scratch peut faire plusieurs millimètres selon le collant choisi. Le système de pico permet cette couche d'air non cloisonnée... Le transfert de température entre le toit et le panneau, ainsi que l'échauffement peut être limité garce a ce système.
L'effet de la dilatation entre le panneau et le toit est lui aussi limité par le scratch qui permet le mouvement. Même si dans la conception du panneau, la dilatation est prise en compte (j’espère...), un panneau de 2m sur support en PVC s’allongerait de 8mm (?) entre 20° et 70°C. On peut aisément comprendre les contraintes sur les soudures...

Plusieurs pistes de pose avec velcro:
-Directement toit/panneau sur toute la surface toit/panneau
-Directement toit/panneau sur des bandes de velcro espacées/discontinues. Cela permet de libérer des canaux de ventilation/refroidissement
-Sur des cales. Fixation par collage de plats (alu, inox...) sur le toit qui restent à demeure (non démontable) espacés et discontinus de ep=5mm par exemple. Fixation du panneau par velcro sur ces plats. Sécurisation de l'avant du panneau par boulonnage sur le plat (taraudé).

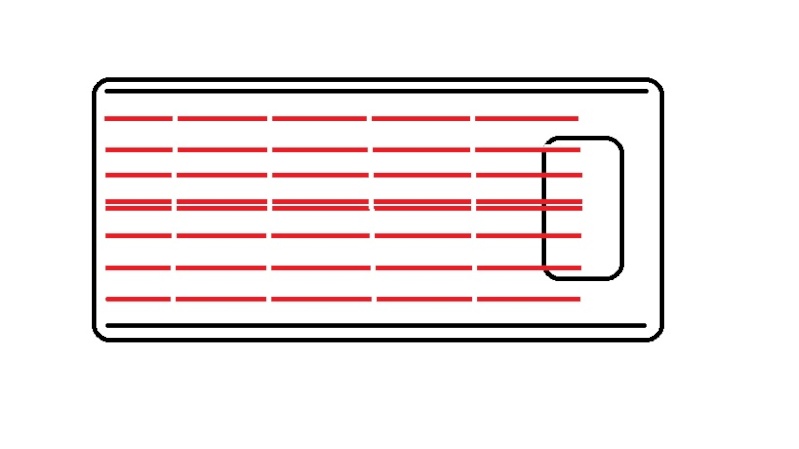

Exemple de cette piste (en rouge les plats recouvert de velcro. 3 taraudages par plats pour fixer...)





Cette dernière solution est plus complexe mais:
-Sécurisé
-Ventilation/refroidissement
-Modulable (plusieurs sens de panneau)
-Protection toit (sans panneau solaire)

Seb

nb: Euh... pas la peine de me dire que c'est mieux un panneau pliable... C'est juste parce que j'en ai envie de faire comme ca, mais je  reste ouvert a toutes améliorations/partages!

Si j'ai bien compris, tu visses les bandes de velcro sur le toit ??

Pourquoi ne pas les coller

Hey Chapi et chapo!

Au dela des points communs:
-MP facelift V6
-Toit manuel
-Panneau pliable
-Jantes 18"
-Modo du forum...

Vous partagez d'autres trucs?

Seb

Certainement pas le barbeuk....
Guillaume.

SOLYTO a écrit:Certainement pas le barbeuk....
Guillaume.

Quoi??? Mésentente sur le barbecul!

Seb

vboys74 a écrit:

Hey Chapi et chapo!

Au dela des points communs:
-MP facelift V6
-Toit manuel
-Panneau pliable
-Jantes 18"
-Modo du forum...

Vous partagez d'autres trucs?

Seb

Il est clair que Vz en a une plus longue que Penk ...
jm

Avec les panneaux pliables solar swiss (ou autre marques), on ne peut pas s'absenter en laissant ses panneaux  trainer au sol pour la recharge des batteries. Pourtant 4h de randonnées = 4h de recharge.
Mais je pense qu'il n'y a pas de solutions parfaites notamment en été ou l'on recherche davantage un coin d'ombre qu'un plein soleil étouffant. Alors un collage sur le toit, je ne suis pas convaincu que ce soit la bonne solution non plus.
Sauf peutetre en montagne et seulement près des 2000m ou les températures redescendent assez rapidement le soir.
Quoiqu'il en soit et l'option choisi il est intéressant de connaitre les différentes façons d'installer ces panneaux.

Je pense que je vais opter pour un montage fixe en laissant un vide derrière de 10mm car ça chauffe dessous!! Mais l'option solarswiss reste intéressante par son rendement, sa souplesse d'exposition mais avec un inconvénient majeur le vol!!
A+ Jacques

Il existe des solutions d'arrimage permettant d'utiliser le solar swiss sans trop craindre de le voir disparaitre ....

@vboys : yep ! le bon gout ...

Vz

VonZipper a écrit: yep ! le bon gout ...

Vz

Seb

J'ai pas mal réfléchi aussi a un système pour ventilé le panneau, mais après discussion avec un technicien qui travaille en collaboration avec des gens de EPFL de Lausanne ( des gens sérieux et fiable)

voici un mail qu'il ma envoyé :


Bonjour,

Voici encore une information concernant la température.
La puissance du panneau diminue de 0.32% pour chaque augmentation de 1°C. Ainsi, si le panneau solaire atteint 60°C dans l'après-midi (réaliste), sa puissance aura diminué de 11.2%, soit 14.55W pour le GSP 130.
A noter qu'une légère brise ou le mouvement du véhicule atténue ou élimine cet effet en quelques minutes.
Une température en dessous de 25°C (température utilisée pour indiquer la puissance nominale d'un panneau solaire), permettra proportionnellement d'augmenter la puissance.

Je suis de la même opinion que mon collègue, le GSP 130 convient à votre usage.
Nous pouvons lui pré-installer un dos adhésif si vous le souhaitez mais, si vous êtes bricoleur, un collage avec un adhésif de type Sika est plus agréable, pour le positionnement et les finitions (bordures).
Nous nous tenons volontiers à disposition pour vous aider concernant son installation (si vous le désirez).


Meilleures salutations,

J'ai eu ensuite un long tel avec ce monsieur, qui m'a confirmer ces mesures et ma indiquer que j'avais meilleur temps de prendre un panneau légèrement plus puissant ( je pensais d'abord prendre un 100w ) pour compenser la perte qui pour lui est pas vraiment significative, comparativement à la compelxité de le poser sur un système ventilé qui annulera pas à 100% le problème de chauffe

Donc j'ai posé mon panneau avec du Double face 3M VHB, trés facile et très propre (un peu chère, mais quand on vient de claquer pour un nouveau classe V...)

Voilà le travaille


Et c'est vrai que je suis pour le plus pratique pas de Manip et il est la en permanence et on l'oublie...

Encore une chose, j'ai vu chez 3m effectivement des système velcro qui a mon avis ferai facilement l'affaire pour tenir un panneau solaire de ce type en place.
Pour la mise en place ça ne pose aucun soucis, mais il sont très puissant et l'on ne doit pas penser pouvoir l'enlever facilement, d'après le technicien ces panneau ne supporte pas bien les contrainte de courbure, il on beau être souple, il m'a vraiment indiquer de le garder le plus a plat possible et de faire attention de ne pas trop le courber pendant le transport et la pose.
Donc si on doit l'enlever du toit avec un sytsème velcro, on risque de l'endomager...
Mais bon si on doit l'enlever, c'est surement pour le changer, quoique ?

Bonjour chmoux,
Merci pour ces infos.
Est-ce pour cette raison (courbure) que tu as collé ton panneau sur le côté gauche ?
Sinon pourquoi ?...

Palissy

Velcro fait du produit industriel résistant aux éléments exterieur.

3M le fait aussi avec un scratch industriel démontable mais pas amovible. Il est tellement résistant que le panneau ne partira pas... mais sera probablement deteriore au démontage. Le prix reste prohibitif. .. pour un bout de scratch!

Le but c'est de changer le panneau quand il est HS. L'épaisseur du scratch tourne vers les 7mm! Il suffit de mettre des bandes discontinues pour faciliter la ventilation du panneau.
Quand je vise la ventilation du panneau, je vise une montée en température, non pour le rendement (il suffit de mettre plus gros), mais bien pour la dilatation des matériaux.

Prenez un panneau qui s'à longe de 5mm par exemple ... même conçu pour les soudures ou autres jonctions ne doivent pas aimer.

Seb

J'ai posé mon panneau a gauche car je vais de temps en temps mettre des barres de toi pour transporter des planche à voile, en les mettant a droite je ne couvre pas le panneau.

Pour ma part pendant ces 3 semaines je n'ai pas senti une chaleur supplémentaire dans le véhicule du au panneau solaire, mais je dois admettre que faisant du VTT je n'était au bord de la mer, mais plutôt dans des régions montagneuse.

Je ne veux surtout pas dénigrer l'idée du Velcro, qui me parait intéressante, j'ai opté aussi pour une solution simple en espérant que mon panneau tiennent suffisamment longtemps pour que je n'aie pas à le démonter, même si le 3m VHB avec sa petite épaisseur est certainement plus facile a démonter que du Sika. Et honnêtement je ne pense pas que pour ce genre de pose l'on doit vouloir économiser quelque sou, c'est trop important.

Je me permet :

N'hésitez pas à ouvrir des posts spécifiques à vos montages... cela rendra le forum plus clair et pour ceux qui cherchent une infos, plus facile à trouver.

Vous pouvez aussi continuer certains posts, on trouve notamment des posts sur le panneau pliable, valise, collé, flexible, rigide...

Toutes remarques liées a ce type de pose, contraintes, produits... sont les bienvenues... même les "taquineries" de VZ et JM!

Seb

nb: Même moi j'arrive plus à savoir de quoi parle "ce post"!

cool, t'as vu JM on a la permission ...


Vz

Y'en avait besoin ?
Z'auriez du me prévenir avant ...
jm

La chaines de fabrication... pas de Chinois cette fois ci!

Seb

Les voilà!

Ils sont arrivés tout droit des USA, 2 jolies panneaux neufs... avec une taxe douanière de 64€ pour un coût total de 1.73€/Wc.

Tension vérifiée à +- 22v. Reste plus qu'a obtenir des infos auprès du technicien de Velcro pour le produit le plus adapté... sinon je me trounerai vers 3M.

A plus!
Seb

nb: C'est un gros matou car le panneau fait 2.2m de long

Bonjour,
Je trouve l'idée excellente du velcro.

Mais pour l'autonomie et l'utilisation du toit relevable du MP, je pense qu'il faudrait avoir les panneaux photovoltaïques sur le devant et un chauffe eau solaire sur l'arrière relié à la douchette.
Pour assurer l'autonomie électrique avec la consommation du réfrigérateur il faut une puissance max de 100 à 120 W
pour arriver à une puissance moyenne sur une journée très ensoleillée divisée par 3 soit 40W et par journée couverte de l'ordre de 10 à 12W.

Mais pour augmenter la réserve en eau et avoir de l'eau chaude. Un petit matelas gonflable à l'eau de couleur noir fixé à l'arrière du toit entre des rails ou par velcro pourrait répondre au double besoin d'augmenter la réserve en eau et de disposer d'eau chaude. Cette "bâche à eau" devrait être pourvue de 2 raccordements : une entrée et une sortie.
Un petit matelas de l'ordre de 4 à 5 cm sur 1m² cela fait 40 litres. Il pourrait être démontable et pliable pour les grands trajets et resté en position sur le toit pour de petit parcours à vitesse modeste.
La sortie douchette et la pompe à eau du MP pourraient servir d'une part à remplir et alimenter le matelas solaire du toit.
Et d'autre part de rejoindre la la sortie du chauffe-eau au niveau d'un mitigeur pour obtenir la température désirée pour l'utilisation du liquide.

Malheureusement ce produit n'est pas disponible....

Au plaisir de contribuer

Bonjour Lagonbleu.

Merci pour ta réflexion sur le sujet, particulièrement sur un système de bâche à eau .

Cependant la tradition/politesse veut que tu te présentes dans la rubrique adaptée. .. en y ajoutant des photos de ton MP des réception.

Bienvenue à toi.

Seb

Dis moi Vboys pourquoi tes panneau on des sorties électrique de chaque coté, c'est voulu, ou ça va te compliqué le montage.
Pour le 3M sans velcro j'ai utilisé du VHB c'est chère mais très pratique, du coup tu va mettre 160W sur ton toit ? pourquoi autant ?
tu peux aussi sans autre penser a la resistante chauffante dans le réservoir...

En tout cas, même sans solaire, ça me tente bien...
Guillaume.
