Fixation table Lafuma sur VMP Empty Fixation table Lafuma sur VMP

Message  Lagon Bleu Lun 16 Mai 2016 - 1:39

Bonjour à toutes et à tous,
Voici une petite réalisation qui intéressera les possesseurs de VMP.

Table et chaises de chez WestFalia.
La table se fixe sous le plateau par trois points de fixation. Beaucoup trouvent que les sièges occupent l’ensemble du coffre. Quant au prix de l’ensemble table et chaises …. pour être objectif vous l’avez le prix au tarif !!!
Fixation table Lafuma sur VMP U52R4n

Mais pour ceux qui n’ont pas pris la table en option d’origine le système de fixation n’est pas fourni.
Toutefois l’allonge de matelas comporte 5 inserts filetés en 6mm pour accueillir les fixations.
Fixation table Lafuma sur VMP H1lcTZ

Fixation table Lafuma sur VMP M00XW6

La Table Lafuma Mayotte
Cependant, la table de chez Lafuma modèle Mayotte est d’un format comparable à celle de chez Westfalia et s’intègre bien dans le volume de la rallonge de matelas.
Fixation table Lafuma sur VMP EehpcQ

Si le système de repliement de pieds est différent entre ces modèles, le système de pieds télescopiques semble identique. La finition et le prix étant supérieurs chez Westfalia par rapport à Lafuma.
C'est à croire que Lafuma ait fait une fabrication spéciale pour Westfalia ou qu’ils aient le même fournisseur ??? Shocked
Fixation table Lafuma sur VMP E8LvMc

Réalisation
Pour fixer la table Lafuma sous la rallonge de lit, j’ai acheté ce type de pièces chez Leroy-Merlin au rayon quincaillerie. Ce sont des pieds qui viennent s’emmancher dans des profilés carré 20x20mm. Prix 1,05€ pièce et le plastique dure et souple semble être de l’ABS.  Smile
Fixation table Lafuma sur VMP 2p1uzk

Quelques usinages de ces 5 pièces pour obtenir des pattes de fixation avec 5 vis inox 6x40mm.  Very Happy
Fixation table Lafuma sur VMP VeIEen

Et au final
L’ensemble fini et monté sous la rallonge de lit. cheers
Fixation table Lafuma sur VMP ZFkptT

Il est sûr qu’il y a une ressemblance en utilisant les mêmes points de fixation que pour la table de chez Westfalia.
Des pièces dont les formes seraient encore mieux adaptées et plus ergonomiques auraient pu être réalisées par une imprimante 3D.
Ce n’est pas exclu que j’en fasse faire à terme, mais pour l’instant je vais tester ma réalisation.

Made in Lagon Bleu
Lagon Bleu
Lagon Bleu

Modèle : V-MP Blanc, "L'Aquarius"
Petit coffre entre les sièges.
Grand tiroir dans le coffre.
200W panneaux photovoltaïques.
Onduleur 600W.
Étagères dans les placards.
Banne F35Pro avec étanchéité entre la banne et le véhicule.
Protection étanche de la rallonge de lit.
Eau chaude mitigée sur évier et douchette !!
Motorisation : 250D 4MATIC

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  COCO74 Lun 16 Mai 2016 - 1:54

belle réalisation
bravo
COCO74
COCO74

Modèle : proprio MP classe V 250 D 4MATIC
Motorisation : 250 D Boite auto

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Intéressant et bien étayé,

Message  Streetglide Lun 16 Mai 2016 - 9:27

Il est sûr qu’il y a une ressemblance en utilisant les mêmes points de fixation que pour la table de chez Westfalia.
Des pièces dont les formes seraient encore mieux adaptées et plus ergonomiques auraient pu être réalisées par une imprimante 3D.
Ce n’est pas exclu que j’en fasse faire à terme, mais pour l’instant je vais tester ma réalisation.

Made in Lagon Bleu[/quote]


Bonjour,

Je suis dans la même démarche que toi pour les fixations de la "Table Mayotte", pourrais tu me donner la hauteur des fixations (épaisseur globale de cette table).

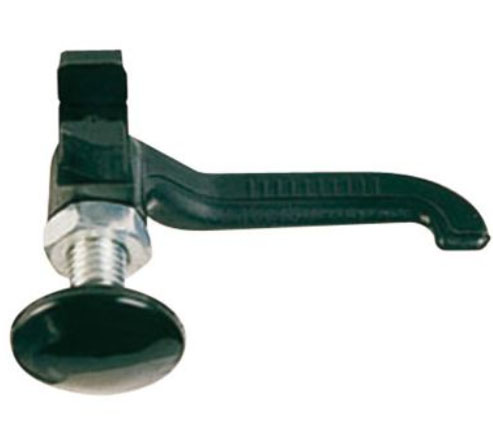

Je pense utiliser ce type de fixation pour la bloquer sur le haut!

Fixation table Lafuma sur VMP Accroc10



Merci d'avance
Streetglide
Streetglide

Modèle : Marco polo 447 163cv

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  Lagon Bleu Lun 16 Mai 2016 - 11:23

L'épaisseur de la table est de 20mm.
Mais il faut mettre un peu de jeu, donc couper à 21 ou 22mm la section carrée.
Les bases carrées sont un peu larges. Je les ait réduites du côté des 3 fixations pour offrir plus de jeu du côté des 2 fixations.
Il vaut mieux percer le trou de 6mm légèrement décallé de 2mm vers la patte pour les 5 pièces.
En espérant être explicite.
Lagon Bleu
Lagon Bleu

Modèle : V-MP Blanc, "L'Aquarius"
Petit coffre entre les sièges.
Grand tiroir dans le coffre.
200W panneaux photovoltaïques.
Onduleur 600W.
Étagères dans les placards.
Banne F35Pro avec étanchéité entre la banne et le véhicule.
Protection étanche de la rallonge de lit.
Eau chaude mitigée sur évier et douchette !!
Motorisation : 250D 4MATIC

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty c'est très clair

Message  Streetglide Lun 16 Mai 2016 - 13:33

Merci pour le rapide retour!

Hervé
Streetglide
Streetglide

Modèle : Marco polo 447 163cv

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty fixer table Lafuma sur MP classe V

Message  Victoor Mar 17 Oct 2017 - 9:57

Bonjour,

Merci à Lagon Bleu.
Je me suis inspiré de ton post pour fixer ma table Lafuma.
Bien pratique les fixations achetés chez L...Y M....N
Sur la photo, on distingue l'emplacement que j'ai dédié pour positionner la manivelle de l'auvent.

Fixation table Lafuma sur VMP Img_1411
Victoor
Victoor

Modèle : Marco Polo classe V 250CDI 7G-TRONIC Plus 4MATIC - 2017 Blueff
Motorisation : classe V 250D 7G-TRONIC PLUS 4 MATIC

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  Lagon Bleu Mar 17 Oct 2017 - 13:08

Belle réalisation !

Pour ta sangle qui sert à attacher la rallonge de lit au appuis tête de la banquette arrière : tu mets 2 sandows de pêche comme cela la sangle reste tendu en dessous de la table et l'on n'est plu ennuyé...

Bonne continuation,

Lagon Bleu
Lagon Bleu
Lagon Bleu

Modèle : V-MP Blanc, "L'Aquarius"
Petit coffre entre les sièges.
Grand tiroir dans le coffre.
200W panneaux photovoltaïques.
Onduleur 600W.
Étagères dans les placards.
Banne F35Pro avec étanchéité entre la banne et le véhicule.
Protection étanche de la rallonge de lit.
Eau chaude mitigée sur évier et douchette !!
Motorisation : 250D 4MATIC

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  Victoor Mer 18 Oct 2017 - 0:02

Bonjour Lagon Bleu,

Excellent l'idée de la sangle. Je vais faire ça.
Merci.
Victoor
Victoor

Modèle : Marco Polo classe V 250CDI 7G-TRONIC Plus 4MATIC - 2017 Blueff
Motorisation : classe V 250D 7G-TRONIC PLUS 4 MATIC

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  Lagon Bleu Mer 18 Oct 2017 - 1:47

Bonjour,

J'ai ajouté des feutres sur le châssis métallique sur le devant à l'endroit des vis 6x40 en inox.
En effet, les vis faisaient des traces de frottement à cet endroit.

Lagon Bleu
Lagon Bleu
Lagon Bleu

Modèle : V-MP Blanc, "L'Aquarius"
Petit coffre entre les sièges.
Grand tiroir dans le coffre.
200W panneaux photovoltaïques.
Onduleur 600W.
Étagères dans les placards.
Banne F35Pro avec étanchéité entre la banne et le véhicule.
Protection étanche de la rallonge de lit.
Eau chaude mitigée sur évier et douchette !!
Motorisation : 250D 4MATIC

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  Charette31 Lun 1 Oct 2018 - 8:04

Bonjour
je ne possède pas encore le marcopolo bien que je me sois déjà délesté d'un joli chèque de commande,mais j'aimerai savoir combien mesure le cadre metal de la rallonge de lit pour optimiser la taille de la table (il me semble que l'on peut mettre un peu plus grand que la lafuma en l'accrochant par le meme principe).
merci !
Gui
avatar
Charette31

Modèle : Mpv 250D 4matic
MARCOLHIPPO

Motorisation : 250D 4Matic

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  jat.gab Jeu 25 Juil 2019 - 0:21

Je ne découvre que maintenant ce post, j'ai moi aussi intégré la table mayotte, simplement avec 2 fers plats, la table ne bouge pas quand on rabat la rallonge de lit. J'avais aussi l'idée d'intégrer la manivelle de store, je sais maintenant comment faire Very Happy

http://marcopolo.superforum.fr/t11983-integration-table-camping-lafuma-mayotte-dans-v-mp#164200

Pour vos chaises vous avez pris quoi ? Vu que chez nous on peut être 4, je pense opter pour des tabourets trépieds, mais s'il y a mieux...
jat.gab
jat.gab

Modèle : Mercedes Classe V Marco Polo 2019
Motorisation : 200D

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  GéKar Jeu 25 Juil 2019 - 1:13

Bonjour les MarcoPolistes !

Pour notre MP Activity, nous sommes aussi "partis à Mayotte avec Lafuma", mais avec l'option de placer la table derrière le siège passager, pour rester facilement accessible.

Pour cela, j'ai créé un petit vide-poche (env. L = 45 cm x l = 20 cm) derrière l'embase de siège (légèrement inférieure à la hauteur de cette embase, afin de ne pas bloquer la rotation du siège).
La tranche de la table repose sur ce vide-poche et elle est maintenue plaquée contre le siège par un tendeur crocheté au niveau du plastique d'habillage arrière du siège.
De cette façon, on peut incliner le siège dans toute son amplitude et la table suit le mouvement.

En cas de mauvais temps, cette table est accessible facilement et elle bien pratique car on peut l'utiliser en intérieure dans notre MP Activity, avec seulement 2 pieds d'un côté dépliés et le plateau de table posé à plat sur le siège arrière : elle est bien horizontale et occupe peu de place.

Derrière le siège conducteur, se trouve notre meuble cuisine (4 conteneurs d'eau de 5 litres, 4 caisses plastique de rangement et un module cuisson extractible placé sur le haut, pour cuisiner également dehors sans craindre les odeurs, projections et vapeurs grasses (bouteille camping-gaz 904 et réchaud Mézières avec sécurité pour intérieur). 2 sièges pliants sont fixés entre ce meuble cuisine et la porte coulissante gauche ... eh oui c'est un Activity !!

Voilà notre solution ... si elle peut vous être utile.

Bonne journée à tou(te)s !
GéKar







GéKar
(Ancien VW T5 Multivan … parti pour de nouvelles aventures en MarcoPolo Activity CDI 220 163 cv / BVA 7 GTronic !)
GéKar
GéKar

Modèle : MP ACTIVITY … il est arrivé, tout beau, pratiquement tout neuf ! Un régal !!

Gé (dit "GéKar")
CDI 220 163 cv / BVA 7 GTronic
Motorisation : CDI 220 163 cv / BVA 7 GTronic

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  lepolodemarco Sam 27 Juil 2019 - 5:23

Une info pour les amateurs de tables :
La table  Mayotte est en solde à - 40% directement chez Lafuma (48,01 au lieu de 79,90 plus frais de port)
ce qui nous fait 57,91 livré à domicile Very Happy
Je dois la recevoir lundi.
Je tiendrai compte des idées présentées par les amis du Fofo.
J'ai déjà essayé d'en inclure une à 2 balles de chez N Acc. mais elle est trop lourde et mon système de profilés plastiques amovibles ne me
satisfait pas. Donc, affaire à suivre... Arrow
lepolodemarco
lepolodemarco

Modèle : Marco Polo 2017 très,très bô
Motorisation : 220 BA

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  Lagon Bleu Sam 27 Juil 2019 - 5:34

Bonjour,

Le mieux est bien d'exploiter les taraudages existants dans le châssis métallique de la rallonge de lit.
Il n'y a pas de détérioration de l'équipement du véhicule, et c'est propre !!!

Je ne me suis pas renseigné chez Mercedes du prix des fixations en ABS qui vont sur le châssis.
Mais cela doit être dispendieux comme disent nos cousins québécois....

Lagon Bleu
Lagon Bleu
Lagon Bleu

Modèle : V-MP Blanc, "L'Aquarius"
Petit coffre entre les sièges.
Grand tiroir dans le coffre.
200W panneaux photovoltaïques.
Onduleur 600W.
Étagères dans les placards.
Banne F35Pro avec étanchéité entre la banne et le véhicule.
Protection étanche de la rallonge de lit.
Eau chaude mitigée sur évier et douchette !!
Motorisation : 250D 4MATIC

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  lepolodemarco Lun 29 Juil 2019 - 9:17

La table Mayotte m'a bien été livrée comme prévu Very Happy
Et elle me semble très bien. Jusque là tout va bien Cool
En revanche, j'ai suivi les conseils de Lagon Bleu, mais, manque de pot, Leroy Machin ne fait plus la fameuse pièce plastok Evil or Very Mad .
Je vais déjà essayer les vis inox 6x40....et ensuite, réfléchir, farfouiller, bidouiller dans mes boîtes à malice ...
lepolodemarco
lepolodemarco

Modèle : Marco Polo 2017 très,très bô
Motorisation : 220 BA

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  jat.gab Lun 29 Juil 2019 - 9:59

Sinon les 2 fers plats avec du double face fonctionne très bien Wink

http://marcopolo.superforum.fr/t11983-integration-table-camping-lafuma-mayotte-dans-v-mp#164200
jat.gab
jat.gab

Modèle : Mercedes Classe V Marco Polo 2019
Motorisation : 200D

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  lepolodemarco Lun 29 Juil 2019 - 13:21

Les deux fers plats sont une bonne idée...mais la table ne reste pas accrochée au fond de la rallonge de lit quand on la relève Mad dommage...Dans le fond, j'ai fixé un morceau de profilé canelé PVC (moulure cache pour fenêtre) souple et ferme à la fois Laughing de 30 x 8....et maintenant il reste à trouver la combine pour les deux pattes pivotantes de devant, comme le modèle Westfalia . confused Je continue à gamberger... bounce
lepolodemarco
lepolodemarco

Modèle : Marco Polo 2017 très,très bô
Motorisation : 220 BA

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  jat.gab Lun 29 Juil 2019 - 23:52

ça ne change pas grand chose qu'elle ne soit pas accrochée au dossier car elle reste posée sur les 2 fers plats et n'empêche en rien le lit de se relever Wink
jat.gab
jat.gab

Modèle : Mercedes Classe V Marco Polo 2019
Motorisation : 200D

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  lepolodemarco Mar 30 Juil 2019 - 7:22

J'ai bien compris ce que tu voulais dire, mais , quand tu veux fouiller dans ton coffre, c'est plus pratique, et l'espace est bien dégagé quand la table est fixée sous la rallonge de lit.
En attendant, et comme on doit "partir", j'ai fait une bidouille avec des sandows. Mais, c'est provisoire. Je continuerai à chercher une solution s'approchant de celle de Lagon Bleu ou de Westfalia...
lepolodemarco
lepolodemarco

Modèle : Marco Polo 2017 très,très bô
Motorisation : 220 BA

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Fixation d'une table sur Marco Polo

Message  BLG44 Lun 30 Déc 2019 - 11:47

Bonjour,
J'ai étudié votre post avec attention et je suis parti sur une variante un peu moins chère sur la table
Pour les fixations je les aient fabriqués en imprimante 3DFixation table Lafuma sur VMP Img_8214

Voici le résultat avec la table
Fixation table Lafuma sur VMP Img_8216

Fixation table Lafuma sur VMP Img_8215

Very Happy Cool
BLG44
BLG44

Modèle : MARCO POLO
Motorisation : 220 D

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  Lagon Bleu Mer 1 Jan 2020 - 2:34

Belle réalisation !

Lagon Bleu
Lagon Bleu
Lagon Bleu

Modèle : V-MP Blanc, "L'Aquarius"
Petit coffre entre les sièges.
Grand tiroir dans le coffre.
200W panneaux photovoltaïques.
Onduleur 600W.
Étagères dans les placards.
Banne F35Pro avec étanchéité entre la banne et le véhicule.
Protection étanche de la rallonge de lit.
Eau chaude mitigée sur évier et douchette !!
Motorisation : 250D 4MATIC

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  leo85 Mer 1 Jan 2020 - 3:04

Plus simple et efficace, on ne peu pas cheers king
.
C'est pratique de ne pas avoir a chercher LA pièce qui va bien ! !

Je suis encore épater par les possibilité de ces 'imprimantes' notamment de la solidité des ''produits''.
.
Je suppose que le plus dure est d'avoir un plan en 3 D ? ? Il y a un assistant ? sans doute ! !

j'en suis presque rester aux fraiseuses ou en ''rentrais'' les programmes ligne par ligne ! ! farao
.
Fait gaffe, t'habite pas loin de la Vendée drunken
leo85
leo85

Modèle : Ex 4 Matic'queur ! nouveau Peugiste
Motorisation : EXPERT 4 BlueHDi 180CH

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty FIXATION D'UNE TABLE SUR MARCO POLO

Message  BLG44 Mer 1 Jan 2020 - 11:24

Bonjour,
Pour réaliser les pièces en 3D, il faut savoir ce servir d'un logiciel qui dessine en 3D
Comme du dessin industriel, puis tu exporte ton fichier pour que le logiciel de ton imprimante puisse le lire.
En schématisant , elle va découper en différente couche successive pour que la buse puisse venir déposer un mini point du fil imprimable, etc etc et tout cela couche par couche

cà devient de plus en plus abordable, il faut un peu de temps...

Shocked Laughing
BLG44
BLG44

Modèle : MARCO POLO
Motorisation : 220 D

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  Victoor Sam 4 Jan 2020 - 4:07

Bonjour,


Préférant la table LAFUMA (légèrement plus grande  et surtout plus stable et plus facile à régler) à celle vendue par MB, ainsi que  des sièges de meilleure qualité à ceux fournis par MB, j'ai eu des difficultés à la positionner dans l'emplacement prévu.
Les fixations vendues par MB  ne s'adaptent pas pour cette nouvelle table .
Et le sandow , quand vous l'aurez pris dans la g......1 fois ....vous chercherez autre chose de plus fiable!
Par contre un grand bravo! à BLG44 pour sa fabrication des fixations en 3D.
Elles s'adaptent parfaitement sur mon nouveau classe V 250D 4 Matic.
Victoor
Victoor

Modèle : Marco Polo classe V 250CDI 7G-TRONIC Plus 4MATIC - 2017 Blueff
Motorisation : classe V 250D 7G-TRONIC PLUS 4 MATIC

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  malenimi Sam 4 Jan 2020 - 4:58

Salut,

Quelqu'un pourrait il me donner l'épaisseur totale de cette table lafuma ?

Merci
malenimi
malenimi

Modèle : Marco Polo V250 4matic
Motorisation : V250 190 ch

Revenir en haut Aller en bas

Fixation table Lafuma sur VMP Empty Re: Fixation table Lafuma sur VMP

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
