Re: Roue de secours ?

Message  GENERATIONFUN le Mar 27 Aoû 2013 - 13:15

Voila, j'ai pris quelques notes et fais quelques photos.
La trousse d'outils porte la référence Mercedes A6395800103TMH


Contenu de la trousse:


La rallonge de clé répond à la réference A6395830045 TMH est mesure 31 cm
6 pans mâle de 10mm pour l'embout rentrant dans le parechoc arrière et 6 pans mâle de 16 mm pour l'autre côté.

La clé 6 pans est référencée A6395810001 TMH est mesure 31 cm



Voila pour ma contribution.

GENERATIONFUN


Revenir en haut Aller en bas

Re: Roue de secours ?

Message  brit le Mar 27 Aoû 2013 - 14:11

C'est ça, tes premières photos de ton MP ? On a eu vu mieux... Suspect


... et si tu venais le montrer au Narlay Rasso ??? What a Face








Comment mettre des photos !!!

"Always look on the bright side of life !"
avatar
brit

Modèle : Opel Vivaro Van Mania
Motorisation : 2.0 CDTI 114

Revenir en haut Aller en bas

Re: Roue de secours ?

Message  thelive1 le Jeu 29 Aoû 2013 - 5:50

parfait merci
bon effectivement c'est quand mm un peut spécifique !!!
mais je vais qd mm regarder si ça marche avec une cléf 6 pans de 10... mon voisin doit avoir ça...

thelive1

Modèle : marco polo 2,2l 150cv viano 2004

Revenir en haut Aller en bas

Re: Roue de secours ?

Message  GENERATIONFUN le Jeu 29 Aoû 2013 - 7:57

Une annonce de la trousse à outils disponible sur EBAY:
Voici le lien ci-dessous
http://www.ebay.de/itm/Mercedes-Benz-VITO-VIANO-W639-Original-Bordwerkzeug-Wagenheber-/360714422680








Famille heureuse - Viano arrivé à la maison cheers cheers
avatar
GENERATIONFUN

Modèle : Marco Polo 2010 - V6
Force III



Motorisation : V6 - 3.0 CDI

Revenir en haut Aller en bas

Re: Roue de secours ?

Message  jams le Mer 25 Mar 2015 - 1:19

Bonjour a tous, petit problème de ce système, ma clé 6 pans référence A6395810001 était complètement foiré quasi ronde donc j'ais tout juste réussit a descendre la roue mais j'ai jamais pue la remonter... donc j'ai racheté la fameuse clé chez merco mais en fait l'empreinte du cric est foiré donc il faut que je le change ... galère c'est des vis torx mâle donc outils spécial et le treuil coûte 82.16 € TTC
avatar
jams

Modèle : viano marco polo 2004
Motorisation : 2L2 BVA 150ch

Revenir en haut Aller en bas

Re: Roue de secours ?

Message  moskitom le Ven 24 Avr 2015 - 4:00

bonjour,
Quand j'ai acheté mon classe v, la roue de secour etait dans le coffre, mais je n'ai pas de chariot ou quoi pour la fixer dessous, il y a un emplacement , ainsi que 2 gros oeillets , mais rien d'autre !
Quelqu'un aurait une photo du systeme de fixation ?

merci bien les marco poliste Very Happy

avatar
moskitom

Modèle : Vito classe V 112 cdi trend 1999

Revenir en haut Aller en bas

Re: Roue de secours ?

Message  pascal83550 le Ven 24 Avr 2015 - 14:38

Bonsoir moskitom, et bien nous, sur nos marco polo, on a un treuil manuel, pour monter la roue de secours, et la plaquer sur le dessous du chassis alien
Je pense que cela t'aide pas Rolling Eyes , mais je sais pas comment est fixé la roue de secours sur ton vito Embarassed
Pascal
avatar
pascal83550

Modèle : M P 2.2cdi 4 Matic face lift
presque toutes options
manque cuir, et porte électrique
Motorisation : 2.2cdi 163ch

Revenir en haut Aller en bas

Re: Roue de secours ?

Message  moskitom le Sam 25 Avr 2015 - 14:51

Merci bien ! Je vais essayer de trouver
avatar
moskitom

Modèle : Vito classe V 112 cdi trend 1999

Revenir en haut Aller en bas

Re: Roue de secours ?

Message  Jean Néanvi le Mar 15 Déc 2015 - 9:44

Bonjour,
dápres ce que j´ai lu, si un MP Viano n´est pas équipé de la roué de secours, il y a quand meme l´emplacement et possibilité d´en mettre une ??
une idée du prix prohibitif pour ce service?
avatar
Jean Néanvi

Modèle : aucun pour l´instant

Revenir en haut Aller en bas

Re: Roue de secours ?

Message  Le_p'tit_Suisse le Mar 15 Déc 2015 - 23:53

bonjour Jean Néanvi, je crois savoir que de toute façon cette place existe sur tous les véhicules. D'ailleurs ça ne ferait pas de sens que de construire un châssis pour recevoir une roue de secours, et un autre pour ne pas la recevoir. Je ne sais pas le prix en post montage, mais l'option, lors de l'achat, est facturée en Suisse 204.00CHF, y compris le cric.
avatar
Le_p'tit_Suisse

Modèle : Classe V 250 Marco Polo gris et plein d'options bientôt en vente. En attente du 4matic
Motorisation : 2.1l 190 + 14cv

Revenir en haut Aller en bas

La roue ... Le supplice !

Message  ZeRAR le Mer 16 Déc 2015 - 4:45

Hello ,

Après réflexion et ayant pris mon courage à deux mains , j' ai fabriqué un panier qui me donne toute sarisfaction , dans le même style que les 4L , je pose la roue , je la monte et j' ai ajouté un cadenas .
Je vais essayer de vous faire des photos , c' est pas mon job !
Outillage nécessaire : poste à souder , boulons de 6×30 , chaînette .
Matière : 1 bande de tôle de 3 mm , 2 fers ronds de 15 mm , 1 tige filetée de D 10 .
Le dispositif complet de monte en 15 mn sur la base des supports traverse AR et s' enlevé tout aussi facilement .
Voilà , voilou .
avatar
ZeRAR

Modèle : Mercedès Viano Fun 2,2 année 2006 , 73000 km .


Revenir en haut Aller en bas

Re: Roue de secours ?

Message  Pyrou le Mer 16 Déc 2015 - 7:53

Ah oui, je veux bien des photos ça m'intéresse !

Mon idée est d’installer un berceau du type de ceux équipant les caravanes.
avatar
Pyrou

Modèle : Marco Polo Bleu Jaspe
Motorisation : 2.2 CDI

Revenir en haut Aller en bas

On thé road à gain .... and always .

Message  ZeRAR le Mer 16 Déc 2015 - 18:39

Je vais au terme d' un effort à la limite de mon intelligence pour vous faire la gamme de fabrication de ce panier de roue . Si ce n' est pas une merveille de réalisation , ( modestie oblige ) , la mise en place et la sortie sont aisés et pas trop lourds en poids .
Je serai bien plus à l' aise de vous envoyer cela sur une carte SD car je ne suis pas très agile pour manipuler photos et assemblages textes sur ce forum , à 66 ans je suis dorénavant un vieil imbécile.
Vous pourriez m' envoyer votre adresser par MP et ce serait avec plaisir que je vous ferai une gamme de fabrication complète . Cette méthode est un peu en dehors des usages mais soyez assuré du plaisir que j' aurai à vous faire partager ce montage où j' ai passé une vingtaine d' heures , étant entendu que le deuxième support ne consistera plus qu' a reproduire ce montage .
La fixation principale se fait tranquille à partir des 2 boulons qui'tiennent la traverse au près des bras de suspension . Elle n' engage aucune sécurité quant à l' apport de ce panier , la mise en place n' est pas trop contraignante et s' adapté parfaitement au gabarit de la roue avec peut-être une réserve si vous êtes en 19'' .
Je serai donc ravi de vous rendre ce modeste service d' apporter ma petite pierre , manière de remercier les contributeurs parages et compétents de ce forum .
Je subis actuellement l' indisposition d' une opération DUPUYTREN main gauche ariculaire , un peu douloureuse avec la broche .
En vous remerciant, bonne journée à tous ces passionnés convaincus '' ZeRAR '' .
avatar
ZeRAR

Modèle : Mercedès Viano Fun 2,2 année 2006 , 73000 km .


Revenir en haut Aller en bas

Re: Roue de secours ?

Message  Bro Alré le Mer 16 Déc 2015 - 20:24

Salut Zerar
Je serais intéressé par ton système, (n'ayant pas de roue de secours), mais je me pose une question Question comment ça passera au CT ?
avatar
Bro Alré

Modèle : Viano Marco polo
Motorisation : 2.2 CDI

Revenir en haut Aller en bas

Re: Roue de secours ?

Message  pascal83550 le Mer 16 Déc 2015 - 21:01

Bonjour, il y a des insomniaques sur le forum Wink
il n'y a pas de raison qu'il t'embête au control technique, bien au contre air Wink
c'est plutôt celui qui n'a pas de roue de secours et de kit anti crevaison qui risque d'avoir des problèmes Wink
Pascal (pas insomniaque, mais couche tard clown)
avatar
pascal83550

Modèle : M P 2.2cdi 4 Matic face lift
presque toutes options
manque cuir, et porte électrique
Motorisation : 2.2cdi 163ch

Revenir en haut Aller en bas

Re: Roue de secours ?

Message  Le_p'tit_Suisse le Mer 16 Déc 2015 - 22:15

Bonjour Zezar, de 1, tu n'es sûrement pas un vieil imbéciles, d'ailleurs je te suis de près.... Merci pour ta proposition d'aide, j'en ai pas besoin, mais tes mots me touche et font chaud au cœur. Il y a encore des gens avec du savoir vivre sunny . Je te souhaite tout de bon pour ton opération et bon rétablissement. A bientôt à un rasso, j'espère Very Happy
avatar
Le_p'tit_Suisse

Modèle : Classe V 250 Marco Polo gris et plein d'options bientôt en vente. En attente du 4matic
Motorisation : 2.1l 190 + 14cv

Revenir en haut Aller en bas

Re: Roue de secours ?

Message  penkalet le Jeu 17 Déc 2015 - 0:40

Bravo ZeRAR et surtout un GRAND MERCI pour cette généreuse proposition cheers cheers

Bon courage et bon rétablissement pour ton Dupuytren
avatar
penkalet

Modèle : Viano Marco Polo V6 Beige Sanidine
Motorisation : V6 3.0 L CDI

Revenir en haut Aller en bas

merci

Message  ZeRAR le Jeu 17 Déc 2015 - 1:28

Chers marcopolo steward et funnistes ,

Vous me faites un peu trop d' honneur . Je vous garantis que le système est propre , sans ennui d' entretien , pas trop lourd à soulever la roue et qu' elle monte facile dans son panier et comme le serrage est extérieur, j' ai mis une chaînette avec cadenas en securite vol et chute mais des astucieux trouveront plus pratiques .
Le démontage complet du support se fait en 10 mn et à part 5 trous de Diam 6 , aucune trace .
Évidemment , comme à 66 ans avec un ordinateur j' écris et je compte mais suis incapable d' autre exploit , je puis envoyer une carte SD avec tous détails possibles et imaginables et dessins mensurations conseils ,
qu' un expert pourrait faire partager .
Vous savez , je fais de la bicyclette en club et il est pour moi impossible de me faire tirer sans bouffer ma part de vent .
Que ma modeste contribution soit le remerciement légitime à tous ces sympathiques contributeurs .

Mes voeux de bonheur à tous moi qui suis incapable de bâtir le mien .

( j' allais oublier de vous remercier de vos aimables commentaires qui me touchent ........ cons de gins du Nord que nous sommes! )
avatar
ZeRAR

Modèle : Mercedès Viano Fun 2,2 année 2006 , 73000 km .


Revenir en haut Aller en bas

Re: Roue de secours ?

Message  Ce2co le Jeu 17 Déc 2015 - 1:32

Bonjour Zerar
Merci pour ta généreuse proposition que je vais saisir au vol, n'ayant pas non plus de roue de secours cheers
je t'envois de ce pas un mp...
avatar
Ce2co

Modèle : Viano MP 4matic 2012 gris silex

Motorisation : 2,2l 163cv

Revenir en haut Aller en bas

Re: Roue de secours ?

Message  Invité le Jeu 17 Déc 2015 - 1:34

C'est beau, on dirait du veau ... Wink
jm
avatar
Invité
Invité


Revenir en haut Aller en bas

Re: Roue de secours ?

Message  SOvan le Jeu 17 Déc 2015 - 1:57

Du veau de l'aire ? What a Face
avatar
SOvan

Modèle : Viano MP 4Matic 2012

http://www.sophiaoutdoor.com

Revenir en haut Aller en bas

Re: Roue de secours ?

Message  calif le Jeu 17 Déc 2015 - 4:29

"Veau de ville"  .  Laughing
C'est toujours plaisant de lire du Zerar.
avatar
calif

Modèle : MP 2014 gris silex
Motorisation : V6

Revenir en haut Aller en bas

La roue de secours de ZeRAR

Message  Pyrou le Dim 20 Déc 2015 - 14:27

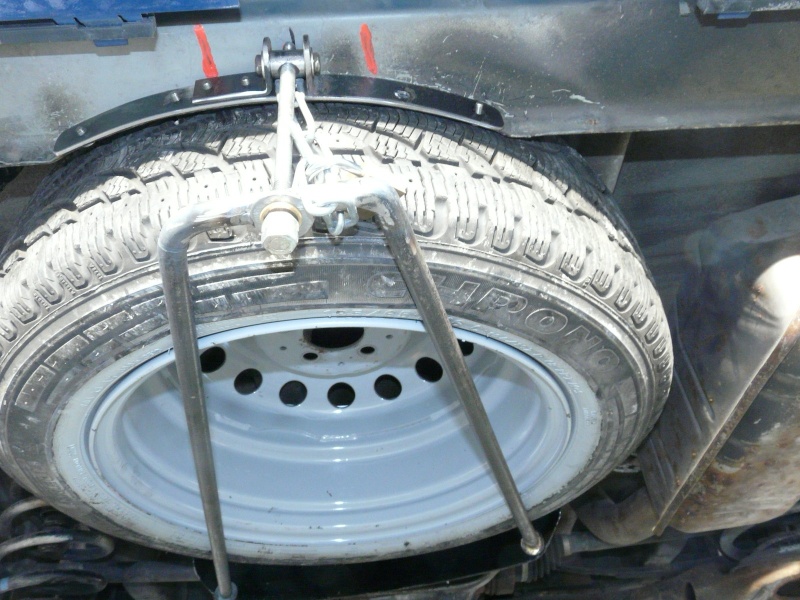

Avec l'autorisation de ZeRAR voici quelques photos de son installation de la roue de secours qu'il m'a généreusement fait parvenir.  cheers
Un grand merci pour sa disponibilité et sa gentillesse.  santa

Pour le guide de montage, voir avec lui car j'ai fait un pdf trop lourd pour être inséré ici.

" />

" />

" />

" />

" />

" />

" />

Je vais m'y mettre dés que possible...

Bonne route

Pyrou
avatar
Pyrou

Modèle : Marco Polo Bleu Jaspe
Motorisation : 2.2 CDI

Revenir en haut Aller en bas

Re: Roue de secours ?

Message  pascal83550 le Dim 20 Déc 2015 - 14:44

Bonsoir, bravo pour la réalisation de Zerar cheers , ça a l'air bien conçu Wink
la seul chose que je vois, c'est le "bout" de bois non traité, ou peint, mais je pense que cela est fais depuis les photos Wink
Pascal
avatar
pascal83550

Modèle : M P 2.2cdi 4 Matic face lift
presque toutes options
manque cuir, et porte électrique
Motorisation : 2.2cdi 163ch

Revenir en haut Aller en bas

Re: Roue de secours ?

Message  Bro Alré le Dim 20 Déc 2015 - 23:08

Bonjour à tous
En complément des photos, voici un petit résumer des mails échangé avec ZeRAR que je remercie encore prie

Pour fabriquer ce panier il faut être manuel , percer à 16 , souder à l' arc ( jamais sur le véhicule !!!!!!!! ) , être astucieux avec le goût de bien faire . caler le pont avant démontage de la traverse AR au point de départ du support .

Le support se fixe sur les 2 boulons traverse alu qui supporte le pont . Cette tôle fr 40/10 à un arrondi au diamètre un peu supérieur de votre roue et la tôle de retenue reçoit 2 trous de 16 pour des barres support de 15 mm . Elles sont montées avec jeu vertical et immobilisation longitudinale par rondelles de 16 et au bout de la barre une vis M6 travers pour empêcher la fuite .
La fixation verrou se situe sur la l'arrondi AR viano , un écrou rotatif de 10 servant à effectuer le serrage de la roue pour serrage .
En ajout , une chaînette en securite chute et vol .
Le Top serait in fine de masquer les mécanismes apparents par un petit cache à la teinte de votre pare chocs .

Il ne me reste plus qu'à faire les casses, trouver une roue et partir serein pour de nouvelles avanture bounce
avatar
Bro Alré

Modèle : Viano Marco polo
Motorisation : 2.2 CDI

Revenir en haut Aller en bas

Again the wheel

Message  ZeRAR le Lun 21 Déc 2015 - 1:13

Je remercie ceux qui ont eu la gentillesse de pallier à mon incompétence numérique de distribuer les photos .
1 * c' est un schéma général où chacun peut apporter son gène personnel .
2 * il peut se prêter à toutes les roues car on assemble et on soude ( JAMAIS SUR LE VÉHICULE ) suivant votre roue
3 * j' ai essayé de faire du nécessaire et suffisant , l' esprit de synthèse de chez Mercedes, ils ont changé depuis .
4 * j' y ai passé plus de 15 heures , couché, debout , à genoux dans un garage chauffé. J' en avais ma dose .
5 * ce serait plus élégant de confectionner un cache , déflecteur qui gommerait la roue , mais j' ai regardé un Vito , la roue est elle aussi trop visible .
6 * mon fun est " boche " , au niveau du sel et pour les 2 boulons de douille 18 , vous pouvez prendre une très bonne rallongé , vous n' aurez pas l' air d' une an-douille.
7 * pour finir , chacun apporte sa petite touche ce qui permet , auprès de votre épouse, de bomber le torse et de ne pas hésiter à dire que le bazar à ZeRAR , c' était pas mal mais qu' enfin vous avez tout fait . Et vous verrez dans les yeux de Nos Amies Les Bêtes, une reconnaissance éternelle.
Des moments pareils , ça n' a pas de prix .
Merci à Tous et de bonnes fêtes de fin d' année, avec la sérénité de pouvoir crever ......... tranquille !
avatar
ZeRAR

Modèle : Mercedès Viano Fun 2,2 année 2006 , 73000 km .


Revenir en haut Aller en bas

Re: Roue de secours ?

Message  Invité le Lun 21 Déc 2015 - 1:45

cheers
JM
avatar
Invité
Invité


Revenir en haut Aller en bas

Re: Roue de secours ?

Message  DOC le Lun 21 Déc 2015 - 4:43

Bonjour

Félicitation , c'est top et simple , tout ce qu 'il faut à beaucoup d' entre nous je pense
cheers Moi , j 'aime

Bonne continuation et pleins d' autres super trucs à partager avec nous

Doc
avatar
DOC

Modèle : MP V6 plutonium
Motorisation : 2.21 gigowatts

Revenir en haut Aller en bas

roue de secour

Message  ben81 le Sam 13 Fév 2016 - 1:43

Bonjour, et tous d’abord merci de nous faire profiter de tes bon conseils, en plein aménagement d’un vito court de 2005 je cherche des solutions pour ma roue de secours qui se trouve pour le moment a l’intérieur de mon vito et me faire beaucoup de placer et me bloque pour le moment dans l’avancement de l’aménagement.
Pensez vous que votre système pourrait s’adapter a un vito court ?
Et serais t’il possible d’avoir plus d’infos et photos concernant votre montage.
Merci beaucoup.
Cordialement
avatar
ben81

Modèle : VITO COURT 2005

Revenir en haut Aller en bas

La roue ... Le supplice !

Message  ZeRAR le Sam 13 Fév 2016 - 5:45

Hello ,
À la réflexion , la position de la roue laisse la possibilité de mettre un récipient plastique ou galvanisé fixé sur une plaque de contreplaque, ce qui constituerait une belle réserve d' outillage à l' intérieur de la roue .
Bon weekend .
avatar
ZeRAR

Modèle : Mercedès Viano Fun 2,2 année 2006 , 73000 km .


Revenir en haut Aller en bas

roue de secour vito

Message  ben81 le Dim 14 Fév 2016 - 3:26

Bonjour, oui c'est vrai que j'y ai penser a faire un petit placard dans la roue de secours, mais bon s'il était possible d la mettre dessous comme vous je l'aurai bien fait.
Pensez vous que ce soit réalisable dans un vito court?
Avez vous d'autres plan ou photos?
Cordialement
avatar
ben81

Modèle : VITO COURT 2005

Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
