[RESOLU] Carte relais attelage HS

5 participants

Marco Polo Superforum : Vito MarcoPolo, Viano MarcoPolo, Vito F, Viano Fun, aménagés... :: Aménagements , transformations: techniques, utilisations, entretiens et réparations. :: Electricité

Aller en bas

[RESOLU] Carte relais attelage HS Empty [RESOLU] Carte relais attelage HS

Message  MisterT Jeu 27 Sep 2012 - 12:35

Bjr,

Depuis que j'ai acheté mon MP, la prise d'attelage ne fonctionne que sur les clignotants.
Je viens d'ouvrir le coté gauche derrière le clignotant afin de suivre les fils.
Il y a deux cartes de puissance, une pour les clignotants et l'autre pour feux de positions et stop.
Cette deuxième est apparemment HS, oxydée par la flotte qui a stagné dedans vu qu'elle étais la tête en bas.
A première vue il y a une diode HS et certainement d'autres composants, mais je ne distingue pas les valeurs ni les pistes fort oxydées.
Existe t_il un shéma de cette carte et une réfrence pour pouvoir la commander ?
SVP
Merci pour vos retour.
Thierry


Dernière édition par MisterT le Jeu 25 Oct 2012 - 12:43, édité 1 fois
MisterT
MisterT

Modèle : Vito MP 2003 Full élec
Motorisation : 2.2l TDI

http://thierry.mistert.free.fr

Revenir en haut Aller en bas

[RESOLU] Carte relais attelage HS Empty Re: [RESOLU] Carte relais attelage HS

Message  VonZipper Jeu 27 Sep 2012 - 13:03

Ca ressemble à ça (38) ?

[RESOLU] Carte relais attelage HS Schama11

Vz






"Génie toujours à moitié voilé, l'Impertinence n'a pas besoin du secours des mots pour apparaître; sans appuyer, elle a une force bien autrement pénétrante que l'épigramme la plus brillamment rédigée."
Jules Amédée Barbey d'Aurevilly
VonZipper
VonZipper

Modèle : Viano Marco Polo V6 CDI

Revenir en haut Aller en bas

[RESOLU] Carte relais attelage HS Empty Re: [RESOLU] Carte relais attelage HS

Message  les simpsons Jeu 27 Sep 2012 - 13:12

vooooooonnnnzzzzziiipppeeeeeeerrrrrrrr....v6. bravo. Twisted Evil
les simpsons
les simpsons

Modèle : celui qui choisira Marge! donc elle a choisi un viano gris silex !
Motorisation : bon quand il fait beau

Revenir en haut Aller en bas

[RESOLU] Carte relais attelage HS Empty Re: [RESOLU] Carte relais attelage HS

Message  VonZipper Jeu 27 Sep 2012 - 13:22

les simpsons a écrit:vooooooonnnnzzzzziiipppeeeeeeerrrrrrrr....v6. bravo. Twisted Evil

Suspect ça va Homer ?

Laughing
Vz






"Génie toujours à moitié voilé, l'Impertinence n'a pas besoin du secours des mots pour apparaître; sans appuyer, elle a une force bien autrement pénétrante que l'épigramme la plus brillamment rédigée."
Jules Amédée Barbey d'Aurevilly
VonZipper
VonZipper

Modèle : Viano Marco Polo V6 CDI

Revenir en haut Aller en bas

[RESOLU] Carte relais attelage HS Empty Re: [RESOLU] Carte relais attelage HS

Message  les simpsons Jeu 27 Sep 2012 - 13:32

tu nous sort ces schemas a vitesse de la lumiere ;moi je dit bravo....
les simpsons
les simpsons

Modèle : celui qui choisira Marge! donc elle a choisi un viano gris silex !
Motorisation : bon quand il fait beau

Revenir en haut Aller en bas

[RESOLU] Carte relais attelage HS Empty Re: [RESOLU] Carte relais attelage HS

Message  MisterT Ven 28 Sep 2012 - 1:53

VonZipper a écrit:Ca ressemble à ça (38) ?
Vz

Alors ca ressemble à ca pour le boitier de clignotants, mais en ce qui me concerne, j'ai une deuxième boite qui fais environ la moitié en taille et qui se conncte sur les ampoules de feux et de stop et passe par des relais pour donner la puissance à la prise d'attelage.
Bizarre, j'ai toujours des raccordement qui n'existent pas dans le dico MP Shocked
MisterT
MisterT

Modèle : Vito MP 2003 Full élec
Motorisation : 2.2l TDI

http://thierry.mistert.free.fr

Revenir en haut Aller en bas

[RESOLU] Carte relais attelage HS Empty Re: [RESOLU] Carte relais attelage HS

Message  MisterT Sam 29 Sep 2012 - 8:59

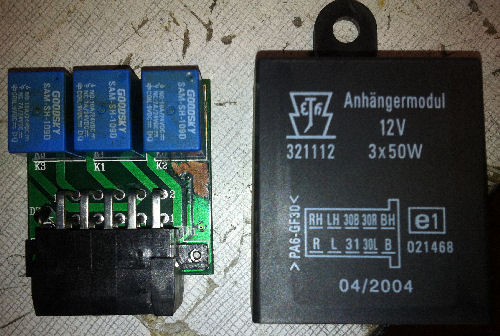

Voili coté pile :

[RESOLU] Carte relais attelage HS Img_0311

et coté face :

[RESOLU] Carte relais attelage HS Img_0313

On vois bien que les diodes en haut en // sur les bobines des relaus ont pris la flotte Shocked Shocked en + ca sonne pas identique sur les diodes. Le mieux serai de changer la carte. Mais sous quel référence scratch
MisterT
MisterT

Modèle : Vito MP 2003 Full élec
Motorisation : 2.2l TDI

http://thierry.mistert.free.fr

Revenir en haut Aller en bas

[RESOLU] Carte relais attelage HS Empty Re: [RESOLU] Carte relais attelage HS

Message  MisterT Dim 30 Sep 2012 - 8:12

J'ai trouvé la panne bounce
Les pattes des relais (bobine de commande) sont sectionnée au raz du circuit imprimé côté composants.
En fait la carte a du stationner un long moment tête en bas et l'eau de pluie à oxydé puis usé les pattes Shocked
Bref encore une bidouille à la Mercos Evil or Very Mad

Il me faut maintenant trouvé une équivalence au relais goodsky sam sh 109D Mad
MisterT
MisterT

Modèle : Vito MP 2003 Full élec
Motorisation : 2.2l TDI

http://thierry.mistert.free.fr

Revenir en haut Aller en bas

[RESOLU] Carte relais attelage HS Empty Relais

Message  Durdur Dim 30 Sep 2012 - 12:50

Bsr Pourrais tu me faire parvenir une photo du relais avec une reference visuelle ( latte graduée par ex) je pense les avoirs en stock bounce
Durdur
Durdur

Modèle : MP 2007 2.2 CDI 150 CV
Motorisation : 150 CV BM

Revenir en haut Aller en bas

[RESOLU] Carte relais attelage HS Empty Re: [RESOLU] Carte relais attelage HS

Message  MisterT Lun 1 Oct 2012 - 1:55

Durdur a écrit:Bsr Pourrais tu me faire parvenir une photo du relais avec une reference visuelle ( latte graduée par ex) je pense les avoirs en stock bounce
C'est exactement le modèle 1P
http://www.shc-gmbh.com/produkte/goodsky/kfz/sam.pdf
MisterT
MisterT

Modèle : Vito MP 2003 Full élec
Motorisation : 2.2l TDI

http://thierry.mistert.free.fr

Revenir en haut Aller en bas

[RESOLU] Carte relais attelage HS Empty Re: [RESOLU] Carte relais attelage HS

Message  MisterT Jeu 11 Oct 2012 - 2:07

Pas de news d'Autotrasfair et pas trouvé d'équivalent Shocked
MisterT
MisterT

Modèle : Vito MP 2003 Full élec
Motorisation : 2.2l TDI

http://thierry.mistert.free.fr

Revenir en haut Aller en bas

[RESOLU] Carte relais attelage HS Empty Re: [RESOLU] Carte relais attelage HS

Message  Etoile 29 Jeu 11 Oct 2012 - 2:56

MisterT a écrit:J'ai trouvé la panne bounce
Les pattes des relais (bobine de commande) sont sectionnée au raz du circuit imprimé côté composants.
En fait la carte a du stationner un long moment tête en bas et l'eau de pluie à oxydé puis usé les pattes Shocked
Bref encore une bidouille à la Mercos Evil or Very Mad

Il me faut maintenant trouvé une équivalence au relais goodsky sam sh 109D Mad

A mon avis c'est n' est pas un montage d'origine, je pencherait plutot pour un montage en post équipement ...(Thule/Köni...)






Cédric Croquelois
Magasinier

Mercedes-Benz Brest GARAGE DE L’ETOILE
Angle Bd de l’Europe et Route de Gouesnou
2 rue Cdt Yves Mindren
29200 BREST

Téléphone : +33 2.98.41.80.80
Fax : +33 2 .98.42.25.76
avatar
Etoile 29

Modèle : Mercedes-Benz

Revenir en haut Aller en bas

[RESOLU] Carte relais attelage HS Empty Re: [RESOLU] Carte relais attelage HS

Message  MisterT Jeu 11 Oct 2012 - 10:28

J'ai trouvé la bete : http://www.ebay.de/itm/Jaeger-Modul-321112-Anhangermodul-f-Elektrosatz-12V-/200605046621?pt=DE_Autoteile&hash=item2eb4fe175d
Reste a trouver comment payer, vu qu'il n'autorise pas la vente hors Allemagne Evil or Very Mad
MisterT
MisterT

Modèle : Vito MP 2003 Full élec
Motorisation : 2.2l TDI

http://thierry.mistert.free.fr

Revenir en haut Aller en bas

[RESOLU] Carte relais attelage HS Empty Re: [RESOLU] Carte relais attelage HS

Message  MisterT Dim 21 Oct 2012 - 4:40

Commande passée dont le tiers en frais de port = 33€ Wink
MisterT
MisterT

Modèle : Vito MP 2003 Full élec
Motorisation : 2.2l TDI

http://thierry.mistert.free.fr

Revenir en haut Aller en bas

[RESOLU] Carte relais attelage HS Empty Re: [RESOLU] Carte relais attelage HS

Message  MisterT Jeu 25 Oct 2012 - 12:42

Réception du colis chez ... ma voisine Evil or Very Mad Merci le transporteur TATEX. L'adresse étais pourtant correctement écrite !
Remontage, test, et C'est OK
Wink Wink
MisterT
MisterT

Modèle : Vito MP 2003 Full élec
Motorisation : 2.2l TDI

http://thierry.mistert.free.fr

Revenir en haut Aller en bas

[RESOLU] Carte relais attelage HS Empty Re: [RESOLU] Carte relais attelage HS

Message  VonZipper Ven 26 Oct 2012 - 1:50

Merci pour ton retour ... Ca pourra en aider certain (même si je pense que ce montage n'est pas d'origine merco)

Vz






"Génie toujours à moitié voilé, l'Impertinence n'a pas besoin du secours des mots pour apparaître; sans appuyer, elle a une force bien autrement pénétrante que l'épigramme la plus brillamment rédigée."
Jules Amédée Barbey d'Aurevilly
VonZipper
VonZipper

Modèle : Viano Marco Polo V6 CDI

Revenir en haut Aller en bas

[RESOLU] Carte relais attelage HS Empty Re: [RESOLU] Carte relais attelage HS

Message  MisterT Ven 26 Oct 2012 - 5:31

VonZipper a écrit:Merci pour ton retour ... Ca pourra en aider certain (même si je pense que ce montage n'est pas d'origine merco)

Vz
Cette box devait être vendue avec l'attelage ... Je regarde la marque asap.
@+
MisterT
MisterT

Modèle : Vito MP 2003 Full élec
Motorisation : 2.2l TDI

http://thierry.mistert.free.fr
