Re: problème chargeur....a suivre...
Si j'en crois la documentation que j'ai , voici comment le capteur de T° est connecté sur le connecteur du chargeur.
sevenjohn
Re: problème chargeur....a suivre...
Pour tester le capteur, il faut simplement mesurer entre la masse et le fil ''flèche jaune'' la tension.
a) Avec le connecteur débranché
b) avec le connecteur branché sur le chargeur
Me donner le résultat de la mesure.
a) Avec le connecteur débranché
b) avec le connecteur branché sur le chargeur
Me donner le résultat de la mesure.
sevenjohn- Modèle : Viano Marco Polo Bleue Efficiency
Motorisation : 2.2 B.A
Re: problème chargeur....a suivre...
ok j'essaye
photo sous la batterie aux avec le capteur je pense:
photo sous la batterie aux avec le capteur je pense:
Le berger skieur
snowsyl- Modèle : Vieux WV T4 multivan bleu allemand lol !
Re: problème chargeur....a suivre...
Oui, c'est bien le capteur de température
sevenjohn- Modèle : Viano Marco Polo Bleue Efficiency
Motorisation : 2.2 B.A
Re: problème chargeur....a suivre...
alors : 9,78V une fois branché, et 0 V lorsque le secteur est coupé
Le berger skieur
snowsyl- Modèle : Vieux WV T4 multivan bleu allemand lol !
Re: problème chargeur....a suivre...
Avec le capteur bronché bien sur ?
sevenjohn- Modèle : Viano Marco Polo Bleue Efficiency
Motorisation : 2.2 B.A
Re: problème chargeur....a suivre...
Me téléphoner
sevenjohn- Modèle : Viano Marco Polo Bleue Efficiency
Motorisation : 2.2 B.A
snowsyl- Modèle : Vieux WV T4 multivan bleu allemand lol !
Re: problème chargeur....a suivre...
test à l'ohm mètre du capteur de chaleur sous batterie aux:
calcul sur 20k: résultats : 2,04 à froid, 2,30 à chaud
calcul sur 20k: résultats : 2,04 à froid, 2,30 à chaud
Le berger skieur
snowsyl- Modèle : Vieux WV T4 multivan bleu allemand lol !
Re: problème chargeur....a suivre...
Ce n'est pas très significatif, la variation devrait être plus importante.
Il me vient une idée, ne serait il possible que ce soit l'afficheur qui indiquerait n'importe quoi ?
Il faudrait faire la mesure directement sur la batterie Aux ( avec un voltmètre) en branchant le secteur.
Je n'ai pas trouvé ce modèle de capteur chez VDO
Il me vient une idée, ne serait il possible que ce soit l'afficheur qui indiquerait n'importe quoi ?
Il faudrait faire la mesure directement sur la batterie Aux ( avec un voltmètre) en branchant le secteur.
Je n'ai pas trouvé ce modèle de capteur chez VDO
sevenjohn- Modèle : Viano Marco Polo Bleue Efficiency
Motorisation : 2.2 B.A
snowsyl- Modèle : Vieux WV T4 multivan bleu allemand lol !
Re: problème chargeur....a suivre...
Non pareil : le voltage descend une fois le secteur branché
Le berger skieur
snowsyl- Modèle : Vieux WV T4 multivan bleu allemand lol !
Re: problème chargeur....a suivre...
Ok, c'était bien d'essayer.
Pour le moment je n'ai pas d'autre idée
Il faudrait faire un petit montage avec un potentiomètre de 2 k ohms pour remplacer le capteur.
Cela permettrait de faire varier la résistance et permettrait de voir si il y a une réaction du chargeur de batterie.
Il y aurait un essai à faire, mais pas longtemps....
Il faudrait remplacer le capteur par un petit fil (court circuit) cela ferait voir au chargeur une résistance de 0 ohm.
Faire la mesure rapidement.
Pour le cas ou cela marcherait, le capteur est en cause.
Si non, je ne vois pas autre chose pour le moment.
Pour le moment je n'ai pas d'autre idée
Il faudrait faire un petit montage avec un potentiomètre de 2 k ohms pour remplacer le capteur.
Cela permettrait de faire varier la résistance et permettrait de voir si il y a une réaction du chargeur de batterie.
Il y aurait un essai à faire, mais pas longtemps....
Il faudrait remplacer le capteur par un petit fil (court circuit) cela ferait voir au chargeur une résistance de 0 ohm.
Faire la mesure rapidement.
Pour le cas ou cela marcherait, le capteur est en cause.
Si non, je ne vois pas autre chose pour le moment.
sevenjohn- Modèle : Viano Marco Polo Bleue Efficiency
Motorisation : 2.2 B.A
Re: problème chargeur....a suivre...
merci énormément sevenjohn pour ta disponibilité !
Le berger skieur
snowsyl- Modèle : Vieux WV T4 multivan bleu allemand lol !
snowsyl- Modèle : Vieux WV T4 multivan bleu allemand lol !
Re: problème chargeur....a suivre...
Ok à bientôt
Je regarderai sur mon Mp pour voir la valeur du capteur
Gérard
Je regarderai sur mon Mp pour voir la valeur du capteur
Gérard
sevenjohn- Modèle : Viano Marco Polo Bleue Efficiency
Motorisation : 2.2 B.A
Re: problème chargeur....a suivre...
sevenjohn a écrit:Ok à bientôt
Je regarderai sur mon Mp pour voir la valeur du capteur
Gérard
Mesure sur le mien: 500 Ohms à 20° -> 400 ohms à 30°
databus- Modèle : Vito MP 112 CDI de 2003
Motorisation : 2.2 CDI
Re: problème chargeur....a suivre...
Sur le mien 2000ohms a 30 degrés ! Y aurait peut être bien un problème sur ce fameux capteur ( je le commande on verra bien ). Merci encore a Sevenjohn et databus !
Le berger skieur
snowsyl- Modèle : Vieux WV T4 multivan bleu allemand lol !
Re: problème chargeur....a suivre...
cela veut dire que plus la température augmente, plus la résistance augmente aussi.
Comme ce n'est pas linéaire, il peut y avoir effectivement un problème avec ce capteur.
Je pense quand même qu'il serait bon de faire un essai avec un petit potentiomètre de 2K ohms
Ce soir je n'ai pas eu le temps, mais demain, je confirmerais la valeur ohmique de ce capteur.
Bonne nuit
Gérard
Comme ce n'est pas linéaire, il peut y avoir effectivement un problème avec ce capteur.
Je pense quand même qu'il serait bon de faire un essai avec un petit potentiomètre de 2K ohms
Ce soir je n'ai pas eu le temps, mais demain, je confirmerais la valeur ohmique de ce capteur.
Bonne nuit
Gérard
sevenjohn- Modèle : Viano Marco Polo Bleue Efficiency
Motorisation : 2.2 B.A
Re: problème chargeur....a suivre...
Je me suis trompé
Plus la T° augmente, et plus la résistance diminue
Plus la T° augmente, et plus la résistance diminue
sevenjohn- Modèle : Viano Marco Polo Bleue Efficiency
Motorisation : 2.2 B.A
Re: problème chargeur....a suivre...
Les 2 docs sur le chargeur mises en ligne sur le site westfalia, indique une resistance de 500 ohms à 20°C.
Donc 2000 ohms à 30°C n'est pas cohérent.
Sur la deuxième doc en couleur (note technique de 08/2007) il semble que le capteur de temperature des premieres générations montrent des signes de faiblesses. Il est conseillé de monter une nouvelle réference de capteur n°982 025 345 135.
Mon allemand est très moyen, donc si un bonne ame se sentait le courage de traduire l'ensemble de ce doc, ce serait top car il semble qu'il y ait plusieurs autres modif à faire.
Donc 2000 ohms à 30°C n'est pas cohérent.
Sur la deuxième doc en couleur (note technique de 08/2007) il semble que le capteur de temperature des premieres générations montrent des signes de faiblesses. Il est conseillé de monter une nouvelle réference de capteur n°982 025 345 135.
Mon allemand est très moyen, donc si un bonne ame se sentait le courage de traduire l'ensemble de ce doc, ce serait top car il semble qu'il y ait plusieurs autres modif à faire.
marco polo- Modèle : viano marco polo 2.2 2010
Re: problème chargeur....a suivre...
Merci marcopolo, c est ce que j avais vu aussi ( 500 ohms ). Par contre merci pour la traduction ( signes de faiblesse ) Je ne dis pas que cela va résoudre le problème mais je peux toujours essayer. Commande ce matin chez Mercedes ( avec la nouvelle ref merci Marco ) ... A suivre
Le berger skieur
snowsyl- Modèle : Vieux WV T4 multivan bleu allemand lol !
Re: problème chargeur....a suivre...
@ marcopolo: plusieurs autres modif.... Cela serait bon de savoir effectivement
Le berger skieur
snowsyl- Modèle : Vieux WV T4 multivan bleu allemand lol !
Re: problème chargeur....a suivre...
bon du nouveau:
je suis allé chez mercedes aujourd'hui: accueil super sympa, et très disponible merci à eux !
J'ai acheté une sonde de température qu'ils avaient en stock, je leur est demandé un ohmmètre pour contrôler sa valeur : plus de 2000ohms ! donc pas la peine de l'acheter, j'ai la même sur le camion...
Je me suis dit que j'allais la commander chez westfalia ( pour bien avoir du 500ohms ) mais Anthony mais gentiment prêté un dékade qui simule une résistance quelconque...
Arrivé chez moi, et l'outil réglé sur 500ohms, le constat est le même
Je l'appel, il me dit de changer le chargeur.....à suivre
essai avec le dékade:

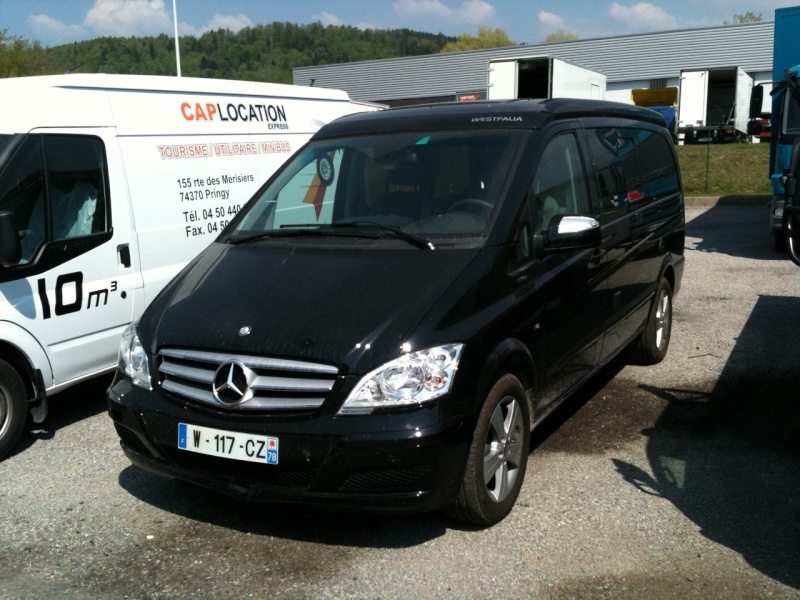

Et devinez ce qu'il y avait dans l'arrière cour ? Un V6 neuf !!!
bye
je suis allé chez mercedes aujourd'hui: accueil super sympa, et très disponible merci à eux !
J'ai acheté une sonde de température qu'ils avaient en stock, je leur est demandé un ohmmètre pour contrôler sa valeur : plus de 2000ohms ! donc pas la peine de l'acheter, j'ai la même sur le camion...
Je me suis dit que j'allais la commander chez westfalia ( pour bien avoir du 500ohms ) mais Anthony mais gentiment prêté un dékade qui simule une résistance quelconque...
Arrivé chez moi, et l'outil réglé sur 500ohms, le constat est le même
Je l'appel, il me dit de changer le chargeur.....à suivre
essai avec le dékade:
Et devinez ce qu'il y avait dans l'arrière cour ? Un V6 neuf !!!
bye
Le berger skieur
snowsyl- Modèle : Vieux WV T4 multivan bleu allemand lol !
Re: problème chargeur....a suivre...
Snowsyl je t'encourage à faire le test ultime que je t'indiquais.
Le chargeur directement à la batterie avec deux misérables fils, et une résistance de 500 Ohms pour tromper le chargeur.
Si ça ne marche toujours pas, le chargeur est mort, mais alors ATTENTION, il y a peut être quelque chose qui le crame dans le circuit électrique de ton cam.
Si j'ai tout bien suivi, c'est la troisième fois que tu as un problème avec le chargeur, a mon avis il n'y a pas de fumée sans feu ...
Le chargeur directement à la batterie avec deux misérables fils, et une résistance de 500 Ohms pour tromper le chargeur.
Si ça ne marche toujours pas, le chargeur est mort, mais alors ATTENTION, il y a peut être quelque chose qui le crame dans le circuit électrique de ton cam.
Si j'ai tout bien suivi, c'est la troisième fois que tu as un problème avec le chargeur, a mon avis il n'y a pas de fumée sans feu ...
databus- Modèle : Vito MP 112 CDI de 2003
Motorisation : 2.2 CDI
Re: problème chargeur....a suivre...
. Oui mais si j ai bien compris , depuis le chargeur il y a le connecteur a 6 fils : 2 partent pour la charge et 1 part à la fameuse résistance , c est elle qui "dit" au chargeur d' envoyer le jus ou pas...elle fait office d' interrupteur . Donc en fait, je ne peux pas mettre une résistance sur les fils de charge puisque ce n'est pas sur ces fils qu est branche la résistance ...Le chargeur directement à la batterie avec deux misérables fils, et une résistance de 500 Ohms pour tromper le chargeur.
Le berger skieur
snowsyl- Modèle : Vieux WV T4 multivan bleu allemand lol !
Re: problème chargeur....a suivre...
la résistance, c'est en lieu et place du capteur qu'il faut la mettre.
databus- Modèle : Vito MP 112 CDI de 2003
Motorisation : 2.2 CDI
Re: problème chargeur....a suivre...
ben oui j' ai bien compris, et donc la résistance ( le capteur ) n'est pas sur le même circuit
Le berger skieur
snowsyl- Modèle : Vieux WV T4 multivan bleu allemand lol !
Re: problème chargeur....a suivre...
Bonjour
Il me viens une idée, mais comme je n'ai pas le schéma de câblage je vais essayer d'expliquer mon idée.
On est d'accord pour dire que la batterie auxiliaire se charge lorsque le moteur tourne.
On est d'accord pour dire que lorsque l'on connecte le 220V, le chargeur charge la batterie auxiliaire, mais pas la batterie principale.
Cela veut dire qu'il y a probablement un ou plusieurs relais qui bascule selon que l'on utilise le 220V ou le moteur.
Il est alors possible qu'un de ces relais ne fonctionne pas correctement.
Je ne sais pas comment sont monté les batteries. ( parallèles ? ) ou autre ?
Ce serait beaucoup plus simple si nous avions les schémas de cette partie.
Si tu connais bien le gas de Mercedes, peux tu lui demander de te faire une photocopie du montage ?
Pour le capteur, la valeur des 500 ohms n'est valable que sur les anciens modèle de chargeur.
Bonne journée
Gérard
Il me viens une idée, mais comme je n'ai pas le schéma de câblage je vais essayer d'expliquer mon idée.
On est d'accord pour dire que la batterie auxiliaire se charge lorsque le moteur tourne.
On est d'accord pour dire que lorsque l'on connecte le 220V, le chargeur charge la batterie auxiliaire, mais pas la batterie principale.
Cela veut dire qu'il y a probablement un ou plusieurs relais qui bascule selon que l'on utilise le 220V ou le moteur.
Il est alors possible qu'un de ces relais ne fonctionne pas correctement.
Je ne sais pas comment sont monté les batteries. ( parallèles ? ) ou autre ?
Ce serait beaucoup plus simple si nous avions les schémas de cette partie.
Si tu connais bien le gas de Mercedes, peux tu lui demander de te faire une photocopie du montage ?
Pour le capteur, la valeur des 500 ohms n'est valable que sur les anciens modèle de chargeur.
Bonne journée
Gérard
sevenjohn- Modèle : Viano Marco Polo Bleue Efficiency
Motorisation : 2.2 B.A
Re: problème chargeur....a suivre...
Sur internet, j'ai trouvé& ça /
http://www.t4zone.info/Batterie_auxiliaire:_installation
Il est sans doute possible que nous ayons la même chose sur nos MP, avec en plus un dispositif de connexion pour le 220V
A suivre ...
Gérard
http://www.t4zone.info/Batterie_auxiliaire:_installation
Il est sans doute possible que nous ayons la même chose sur nos MP, avec en plus un dispositif de connexion pour le 220V
A suivre ...
Gérard
sevenjohn- Modèle : Viano Marco Polo Bleue Efficiency
Motorisation : 2.2 B.A
Re: problème chargeur....a suivre...
ton histoire de relais n'est pas impossible aussi..
Il y en à un gros juste à coté de la batterie aux...
Il y en à un gros juste à coté de la batterie aux...
Le berger skieur
snowsyl- Modèle : Vieux WV T4 multivan bleu allemand lol !
Page 2 sur 3 • 1, 2, 3
Sujets similaires
» Help Problème chargeur Westfalia cramé et batterie moteur qui se vide !
» probleme batterie ou chargeur ?
» probleme batterie ou chargeur ?
» probléme chargeur ou batterie additionel
» problème chargeur batterie additionnelle, fusible, capteur température?
» probleme batterie ou chargeur ?
» probleme batterie ou chargeur ?
» probléme chargeur ou batterie additionel
» problème chargeur batterie additionnelle, fusible, capteur température?
Marco Polo Superforum : Vito MarcoPolo, Viano MarcoPolo, Vito F, Viano Fun, aménagés... :: Aménagements , transformations: techniques, utilisations, entretiens et réparations. :: Electricité
Page 2 sur 3
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
Aujourd'hui à 13:52 par stephaneburel
» Vente Marco Polo (Viano) 2013
Aujourd'hui à 1:58 par helenebocquet
» Console Westfalia affiche symbole "com" barré
Hier à 14:03 par ltoinel
» Installation solaire invisible
Hier à 12:14 par PC
» Vito Marco Polo 2001 V638
Hier à 11:56 par julpik
» Rasso du Layon 2024
Mar 17 Sep 2024 - 11:52 par Rvo
» Branchement électrique extérieur
Sam 14 Sep 2024 - 23:55 par gasty
» Fissures toit relevable
Ven 13 Sep 2024 - 14:39 par ltoinel
» Hymercar Sydney
Ven 13 Sep 2024 - 6:43 par Pierrick
» Amortisseur arrière remplacement agility control
Ven 13 Sep 2024 - 6:12 par Guicom
» Demande infos moteur
Jeu 12 Sep 2024 - 11:15 par jean-75
» batterie NEUVE ! gel exide es 900 80 ah
Jeu 12 Sep 2024 - 6:36 par gegephoenix
» Installation solaire à 300€
Mer 11 Sep 2024 - 13:26 par vboys74
» Petit meuble à chaussures sur le côté droit de la banquette
Mer 11 Sep 2024 - 8:59 par gasty
» Montage et démontage marquise (W447)
Mar 10 Sep 2024 - 5:41 par am.forte
» tiroir sous banquette viano MP 2013
Mar 10 Sep 2024 - 3:21 par nicolasd
» granit et emeraude - bretagne nord 2024
Lun 9 Sep 2024 - 13:04 par FranckéAlice
» PISTOMER À GAZ POUR ARMOIRES DE CUISINE
Lun 9 Sep 2024 - 12:59 par INTOTHEVAN
» Installation batterie auxiliaire Viano, mais…
Lun 9 Sep 2024 - 8:53 par Quentin
» Minirasso Narlay 2024
Lun 9 Sep 2024 - 3:12 par Le_p'tit_Suisse
» Butée intermédiaire porte coulissante ducato
Dim 8 Sep 2024 - 9:42 par Pierrick
» jauge du reservoir d'eau propre
Dim 8 Sep 2024 - 7:20 par DidierL
» plus d'affichage sur la console de contrôle chauffage/frigo/...
Dim 8 Sep 2024 - 3:44 par Felix
» Ressort suspension AR cassé
Dim 8 Sep 2024 - 3:31 par Felix
» Rideau du toit ouvrant
Dim 8 Sep 2024 - 3:06 par david85
