Mise en place sommier "planche" lit de toit

Message  Nono22 le Ven 19 Juil 2013 - 10:43

Bonjour à tous,
Sur notre Viano de 2005, il n'y avait pas le sommier "planche".
L'importateur nous l'a commandé chez Mercedes et me l'a livré mais j'ai un peu de mal, ou peut être que la visserie n'est pas complète.

Est ce qu'une bonne âme pourrait me m'envoyer des photos de son sommier "planche". J'aurais besoin de :
-voir comment sont fixer les charnières
-voir comment et avec quel type de vis est fixé la lanière de maintient en position haute du sommier
-savoir si il y a d'origine une bande ammortissante sur partie plastique où repose la planche

Merci d'avance.

Nono22

PS : Je sais je suis un peu nul avec le bricolage....

Nono22

Modèle : Viano Marco-Polo 2005
2.2CDI BVM

Revenir en haut Aller en bas

Re: Mise en place sommier "planche" lit de toit

Message  Jean marc le Sam 20 Juil 2013 - 0:32

crochet milieu de la planche

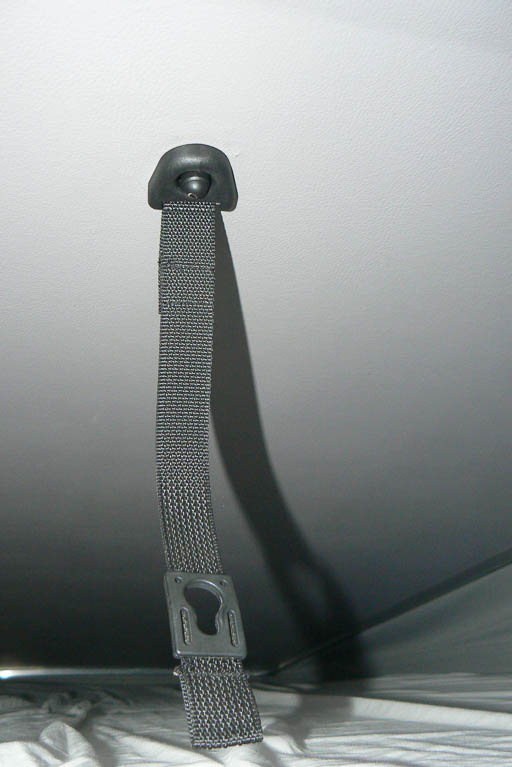

fixation toit



charnière



joint sur le coté (il faut que je le change)



si tu veux d'autres photos tu le dis
a+
avatar
Jean marc

Modèle : Viano Marco polo

http://www.jmfournier.fr/

Revenir en haut Aller en bas

Re: Mise en place sommier "planche" lit de toit

Message  Nono22 le Sam 20 Juil 2013 - 1:44

Super merci.
Va falloir que je me fasse faire les charnières et ça devrait le faire.

Je vous enverrais des photos quand ça sera fait ...

Nono22

Modèle : Viano Marco-Polo 2005
2.2CDI BVM

Revenir en haut Aller en bas

Re: Mise en place sommier "planche" lit de toit

Message  Jean marc le Sam 20 Juil 2013 - 1:56

Attention c'est pas exactement des charniers.
Je vais te faire les photos.
avatar
Jean marc

Modèle : Viano Marco polo

http://www.jmfournier.fr/

Revenir en haut Aller en bas

Re: Mise en place sommier "planche" lit de toit

Message  Jean marc le Sam 20 Juil 2013 - 2:21

Vu de dessus .



Là, le bois est creusé.



Je pense que tu dois pouvoir commander les pièces chez Mercedes.
avatar
Jean marc

Modèle : Viano Marco polo

http://www.jmfournier.fr/

Revenir en haut Aller en bas

Re: Mise en place sommier "planche" lit de toit

Message  Mickmick le Sam 20 Juil 2013 - 2:26

Oui ce ne sont pas des charnières , ce sont 2 morceaux de fer qui font une sorte de vagues , pour aller dans les trous sur la partie fixe au fond du lit que tu as déjà , elles ne sont la que pour t'aider a ce que le lit une fois remonter reste en place Exclamation

Mais tu peux quand même malgré ces 2 pièces métalliques enlevé le lit pour X ou Y raison
J'espère que tu comprends un peu mieux scratch , les photos de Jean Marc je pense seront plus parlante What a Face
Ps: tu devrais avoir ces pièces si tu as demandé le pack a Mercedes cyclops








L'ex Mp de la 'Tite famille
Twisted Evil le prochain est en recherche bounce
avatar
Mickmick

Modèle : Mp un jour , Mp toujours ❤️
Motorisation : Plus petit des Cdi (qui suis je ?)

Revenir en haut Aller en bas

Re: Mise en place sommier "planche" lit de toit

Message  leo85 le Sam 20 Juil 2013 - 3:31

Pour  les 'sommiers'  il y a des charnières !  Tu  doit pouvoir mettre ça  aussi, et des babiolles a trois sous chez bricot zinzin doivent faire l'affaire...

Le "mouvement" est insignifiant  ! et  si il faut un coté plus grand (vers le fond ) tu prend des trucs plus long que tu coupe.

Seul avantage des articulations d'orrigines, on doit pouvoir enlever la plaque  sans dévisser . ?
( C'est  valable si tu prépare une table de mariage ! ! Arrow   )




Bon allez ! comme dit la chanson  : La question du détonnateur s'résoud en 1/4 d'heure c'est de celle qu'on écarte ! ! ! !Smile

sunny  Fait  chaud  pour la bricole ! !   Non ? ? sunny     Sleep
avatar
leo85

Modèle : Ex 4 Matic'queur ! !

Revenir en haut Aller en bas

Re: Mise en place sommier "planche" lit de toit

Message  Nono22 le Sam 20 Juil 2013 - 11:53

Oula.... j'étais à Brico Zinzin comme dit Léo et j'ai failli acheter des charnières. Mais j'avais pas pensé au démontage en effet.
Le pack Mercedes est en rupture ou Westfalia j'arrive pas à savoir...
Ils m'ont même envoyer le sommier sans la finition alu où il y a le "crochet". Mais mon gentil importateur m'en a fourni une sur mesure très bien.
Mais les pseudos charnières je vais devoir trouver la solution moi même et avec votre aide.
Merci pour vos réponses. J'espère bien trouver la meilleure solution avant les vacances en août...
Je vous tiens au courant pour la suite.
Merci Jean-marc pour les photos.
Si vous avez d'autres idées ou des pièces en rabe je suis toujours preneur.
A bientôt.
Nono22

Nono22

Modèle : Viano Marco-Polo 2005
2.2CDI BVM

Revenir en haut Aller en bas

Re: Mise en place sommier "planche" lit de toit

Message  leo85 le Sam 20 Juil 2013 - 12:18

Ben ? ? pourquoi ça te traumatise d'enlever 4 vis pour enlever le lit ?
( c'est comme ça sur 'mon' MP ) ( et a priori d'origine ! )

On  ne le vire pas tous les jours ? ? Si  ! !  Ha  bon ! !Embarassed

Et  bien  bon courage  pour la suite Wink cheers
avatar
leo85

Modèle : Ex 4 Matic'queur ! !

Revenir en haut Aller en bas

Lit mis en place - enfin

Message  Nono22 le Lun 22 Juil 2013 - 12:44

Bonjour à tous,

Comme promis, ci-joint les photos du montage.

Westfalia et mercedes étant en rupture de stock pour les pièces manquantes dans le pack ("charnière - finition alu + crochet du sommier", je me suis débrouillé moi même avec vos conseils.

N'arrivant pas à trouver une pièce ressemblant à l'originale, j'ai opté pour les charnières "le roi magicien" que j'ai repercé.
Mais avant cela j'ai du mettre en place des inserts filetés dans le sommier.

Pour la lanière, je n'ai pas voulu percer le toit donc j'ai utilisé une vis parker de 8 pour être sur de ne pas transpercer l'isolation complètement.

Le lit est enfin prêt pour les vacances.

http://i35.servimg.com/u/f35/18/41/00/23/imag0312.jpg
http://i35.servimg.com/u/f35/18/41/00/23/imag0313.jpg

Bonne route.

Nono22


Nono22

Modèle : Viano Marco-Polo 2005
2.2CDI BVM
