panneaux solaire Empty panneaux solaire

Message  coyote73 Jeu 24 Déc 2015 - 9:34

Encore moi...

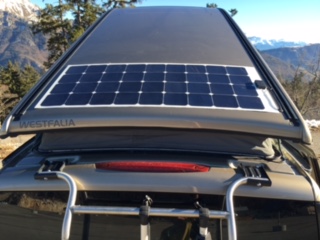

Egalement finit (enfin presque...plus que le joint périphérique), l'installation du panneau solaire et convertisseur 220 pur sinus (180W)
Réaliser en copiant  mon précédent MP (fait par VBOYS...merci vboys!!!!!!!cheers )
J'ai juste fait passé le cable en suivant celui de la liseuse et redescendu dans l'habitacle a hauteur du montant de porte avant afin d'éviter de tout dégarnir l'intérieur ...ben voui suis feignant.... Twisted Evil
Et le régulateur est dans le coffre fort sous siège passagé.

Déjà testé, pour l'instant tout va bien...

Prochain épisode le tiroir de coffre sur glissière 250kg autoverrouillable!!!!! Ca va rouler...!!!!
A pluche
Gerald


panneaux solaire Conver10

panneaux solaire Pannea10

panneaux solaire Pannea11

panneaux solaire Fil_pa10

panneaux solaire Glissi11
coyote73
coyote73

Modèle : Fun trouvé….
Motorisation : V6

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  pascal83550 Jeu 24 Déc 2015 - 9:44

Bonsoir coyote73, il est bien gros ton convertisseur de 180W Suspect  (moi un poil plus gros, mais 650W sinus aussi)
sinon fixe le bien, car en cas de coup de frein (ou de choc), le convertisseur peut aller endommager le radiateur du frigo, et donc risque de le flinguer What a Face
le panneau solaire que tu as pris est un souple, monté sur un support "plastique" blanc, type de ceux utiliser par les voiliers  Question
Pascal
pascal83550
pascal83550

Modèle : M P 2.2cdi 4 Matic face lift
presque toutes options
manque cuir, porte électrique, xénon, H12
Motorisation : 2.2cdi 163ch

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  coyote73 Jeu 24 Déc 2015 - 10:06

Salut pascal83550,

Oui oui il est bien fixé !!!! Laughing

Et oui il s'agit de ce type de panneau souple...120watts haut rendement avec 90w restitué....

Voila voila...
Gerald
coyote73
coyote73

Modèle : Fun trouvé….
Motorisation : V6

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  SOLYTO Jeu 24 Déc 2015 - 11:02

Salut Gérald, joli boulot, en effet.
Je n'ai pas encore eu l'occasion de te remercier pour cet été, alors je le fais maintenant... Wink
Guillaume.
SOLYTO
SOLYTO

Modèle : TC8 MODELE CAMPING CAR &
VIANO MP

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  dgallo Sam 26 Déc 2015 - 2:20

@coyote73

Attention, sur la dernière photo, si tu montes tes glissières comme elles apparaissent sur la photo, c'est grand maximum 40 à 50kg de charge qu'il faut prévoir, le montage nominal c'est les glissières verticales, les billes ne servent pratiquement à rien une fois la glissière couchée... et tu risque une forte flexion des glissières.
Pour des raisons d'encombrement j'en ai montée une horizontale sous ma glacière coulissante, mais j'ai ajouté une petite roulette qui roule sur le plancher en bout de tirroir, ainsi il n'y a pas de porte à faux. Mais pour ce que tu veux faire, pas de roulette possible.

Daniel






Les photos de mes aménagements successifs sont sur Piwigo
Y'a pas que l'Berton en Bertègn, li'a core le Galo http://pays-gallo.net/.
dgallo
dgallo

Modèle : Viano 2.2 long, en cours de ré-aménagement
Motorisation : 2.2 CDI - 163ch

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  coyote73 Lun 28 Déc 2015 - 6:01

Merci Dgallo...
J'ai bien l'info de la limite en utilisation à plat.. Evil or Very Mad .Mais je fait le test quand même... Twisted Evil je verrais bien ce que ça donne..

Merci en tout cas de l'avertissement ..

Gérald
coyote73
coyote73

Modèle : Fun trouvé….
Motorisation : V6

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  coyote73 Lun 11 Jan 2016 - 1:10

SOLYTO a écrit:Salut Gérald, joli boulot, en effet.
Je n'ai pas encore eu l'occasion de te remercier pour cet été, alors je le fais maintenant...   Wink
Guillaume.

Salut Solyto,

Si la combine avait sauvé ton trip ça en valait la chandelle.... alien
Bien passé? Moteur fiable, pas eu de problème?
A+
Gérald
coyote73
coyote73

Modèle : Fun trouvé….
Motorisation : V6

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  SOLYTO Lun 11 Jan 2016 - 2:41

Oui, tout s'est bien passé, à refaire... Sad
A bientôt,
Guillaume.
SOLYTO
SOLYTO

Modèle : TC8 MODELE CAMPING CAR &
VIANO MP

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  Invité Lun 11 Jan 2016 - 6:14

Beau temps et tout et tout ... Question
jm
Anonymous
Invité
Invité


Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  SOLYTO Lun 11 Jan 2016 - 9:37

Ben, oui, il n'a neigé s'une fois, et la température n'est descendue sous les 2 degrés que les 10 premiers jours...
Guillaume.
SOLYTO
SOLYTO

Modèle : TC8 MODELE CAMPING CAR &
VIANO MP

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  Vincent57 Mer 13 Jan 2016 - 5:54

Salut, est ce que tu peux mettre les références et les sites sur lesquels tu as acheté ton matos pour le panneau solaire et le convertisseur stp? Merci. Et pour les branchements c'est compliqué? Merci encore.
Vincent57
Vincent57

Modèle : Viano Marcooooo Polooooooo
Motorisation : 2.2l 163cv

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  coyote73 Ven 22 Jan 2016 - 13:45

Infos pour tous, je tiens les PDF à dispo des forumeurs intéressé par le matos installé...
Donné moi votre mail perso en MP...(plis simple pour envoyer les docs...)
A+
Gerald
coyote73
coyote73

Modèle : Fun trouvé….
Motorisation : V6

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  Stephane Jaquier Jeu 24 Mai 2018 - 2:18

coyote73 a écrit:


J'ai juste fait passé le cable en suivant celui de la liseuse et redescendu dans l'habitacle a hauteur du montant de porte avant afin d'éviter de tout dégarnir l'intérieur ...ben voui suis




panneaux solaire Pannea10

panneaux solaire Pannea11

panneaux solaire Fil_pa10


Hello !!!!

Est-il possible d'avoir quelques photos supplémentaires pour le passage de tes fils ? Je lance l'installation dans quelques jours. Et j'avoue que j'hésite encore. Ta solution à l'air bien. As-tu rencontré des soucis depuis ? Me la recommandes-tu ? merci d'avance



Dernière édition par Stephane Jaquier le Jeu 24 Mai 2018 - 2:36, édité 2 fois
Stephane Jaquier
Stephane Jaquier

Modèle : Marco Polo
Motorisation : 2012 - 163 CV - noir

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  coyote73 Jeu 24 Mai 2018 - 2:24

Salut,

J'essaie de faire ça ....bien que les photos rendront rien puisque tout est derrière les plastiques...et je veux pas les redémonter ... No

cdt
GB
coyote73
coyote73

Modèle : Fun trouvé….
Motorisation : V6

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  Stephane Jaquier Jeu 24 Mai 2018 - 3:51

coyote73 a écrit:Salut,

J'essaie de faire ça ....bien que les photos rendront rien puisque tout est derrière les plastiques...et je veux pas les redémonter ... No

cdt
GB

La grande classe. Sinon pour faire simple, on peut tenter What's app. Ainsi tu fais quelques photos vite fait. J'ai tenté de t'envoyer un MP mais il ne semble pas passer.
Stephane Jaquier
Stephane Jaquier

Modèle : Marco Polo
Motorisation : 2012 - 163 CV - noir

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  VinceOfVersailles Jeu 24 Mai 2018 - 11:46

Moi aussi je suis preneur !! je lance l'install, reception du panneau ETFE 110w en Back Contact et les goodies.
je m'interroge sur ou rentrer dans l'habitacle. fourni avec le Kit il y a le Sika, les cablages en 10m, le regulateur et un passage de toit.

je vois que vous avez passer le cable a l'exterieur sous le toit amovible, et ensuite, il rentre à quel niveau ?
VinceOfVersailles
VinceOfVersailles

Modèle : Viano MarcoPolo 2.2 - vert sauvage
350eme nuit dans le Van pour Avril 2023 Smile
Motorisation : 2,2 cdi

Revenir en haut Aller en bas

panneaux solaire Empty Branchement des câbles

Message  gasty Ven 25 Mai 2018 - 0:52

Est-ce que quelqu'un sait si il y a la possibilité de raccorder le panneau solaire sur les fils en provenance de la batterie et qui alimentent le frigo...si la section est suffisante.
Par la négative, si il est facile de suivre le parcours de ces fils pour rejoindre la batterie auxiliaire ?



Est-il possible d'avoir quelques photos supplémentaires pour le passage de tes fils ? Je lance l'installation dans quelques jours. Et j'avoue que j'hésite encore. Ta solution à l'air bien. As-tu rencontré des soucis depuis ? Me la recommandes-tu ? merci d'avance


Peut etre qu'ici ça peut aider sur le passage des fils: http://marcopolo.superforum.fr/t3894p30-alternative-au-dynavin?highlight=cam%E9ra+et+haillon
gasty
gasty

Modèle : viano marco polo 2.2 CDI (150CV)
Motorisation : viano marco polo 2.2 CDI (150CV)

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  vboys74 Ven 25 Mai 2018 - 2:16

Pour un panneau sur le toit, le cheminement le plus facile est du côté droit... puisque la batterie est à droite.
De plus à l'intérieur, sur la toile à l'arrière droit, il y a une poche tissu pour cacher les fils et les faire passer discrètement du toit à l'intérieur.
Côte droit encore il n'y a pas de cuisine et les habillages se defont facilement. On peut même parfois glisser les fils sous l'habillage sans démonter.

Seb






Le compteur de nuit ne monte pas assez Sad
vboys74
vboys74

Modèle : MP V250
MP V250 4-matic

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  leo85 Ven 25 Mai 2018 - 2:36

Salut les  monteurs solaires ! !

Pour le  passages de fils il y a une ''multitude'' de versions Rolling Eyes
Il faut 'descendre' dans les posts  ( en rapide, il y a en général des photos )

Notamment dans  Ce post là qui ne  sort pas dans la recherche a cause du titre....

Quand a la fixation, et bien  qu'adepte du Sika depuis toujours, j'en suis revenus pour les paneaux depuis que j'ai du (comme pas mal d'autres) en décoller un... affraid

Pendant plusieurs années un simple collage avec un scotch a tres bien tenus.... (il n'y a aucun ''effort'' pour le faire partir...)

J'aime bien aussi la  version ou le panneau est fixer sur une plaque alu elle même tenue dans les rails, ça ne touche pratiquement pas le toit est c'est tres 'démontable'..
( Je ne sait plus ou on la trouve  ? ? Embarassed  )
Juste ça décolle un peu plus le panneau ? ? c'est juste un risque d’accrochage ( branches  panneaux solaire 3384019175 ) si non c'est top...

Pour le branchement au frigo ça doit aller mais au plus pres de la batterie ça simplifie les interventions futurs....
J'ai mis l'arrivée sur les bornes d'un petit convertisseur . . a 30 cm de la batterie..

Pour le ''rabâchage'', le branchement au régulateur se fait dans l'ordre :  fils de batterie,  fils du panneau si non ça ne marche pas ...
Et donc c'est bien de prévoir des prises sur les fils d'arrivé du panneau pour la manip a chaque débranchage de la batterie...

Bon  Montage......
leo85
leo85

Modèle : Ex 4 Matic'queur ! nouveau Peugiste
Motorisation : EXPERT 4 BlueHDi 180CH

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  Lagon Bleu Ven 25 Mai 2018 - 3:36

Bonjour,

Personnellement, j'en reste sur ma solution malgré les critiques :
http://marcopolo.superforum.fr/t8853-panneau-solaire-fixe-par-ventouses?highlight=ventouses

Avec l'idée de faire des transformations sur le véhicule, mais le moins possible irréversible et avec le minimum de détériorations.
Un MarcoPolo, même perfectible et améliorable, est un véhicule très abouti dans l’ingénierie de conception et de fabrication.

Mais chacun fait comme il le pense être le mieux.....

Lagon Bleu
Lagon Bleu
Lagon Bleu

Modèle : V-MP Blanc, "L'Aquarius"
Petit coffre entre les sièges.
Grand tiroir dans le coffre.
200W panneaux photovoltaïques.
Onduleur 600W.
Étagères dans les placards.
Banne F35Pro avec étanchéité entre la banne et le véhicule.
Protection étanche de la rallonge de lit.
Eau chaude mitigée sur évier et douchette !!
Motorisation : 250D 4MATIC

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  leo85 Ven 25 Mai 2018 - 3:56

Salut Lagon !!
Ben  oui ça  marche !

Juste une plaque ( que je verrais bien avec des trous dessous ) fixée de chaque coté avec éventuellement des ventouses pour éviter le contact et on doit rester ''dans le centimètre'' de décollage...

''Au contact'' la chaleur dessous  peut attaquer la peinture, et si on décolle il y a le risque 'd'accroche' faut choisir quoi ! confused

Ce que je voulais dire c'est qu'il n'est pas utile de faire trèèèèèès costaud, sauf attaque de branche ( tester ) ça tiens facile...
..
..
..
RE EDIT  :  c'est pas  pour faire peur Twisted Evil   mais un an panneaux solaire 3384019175  de collage Sika ça peut faire ça  :  ( en trèès gros plan ! ! )
.
.........panneaux solaire Cloque10
leo85
leo85

Modèle : Ex 4 Matic'queur ! nouveau Peugiste
Motorisation : EXPERT 4 BlueHDi 180CH

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  Stephane Jaquier Ven 25 Mai 2018 - 4:05

J'avoue que ce n'est pas le plus simple, et que cela va me compliquer la vie,


Mais je vais opter pour l'option " ventouses ". Je vais tenter de ne pas dépasser l'épaisseur de 25 mm.

Savez-vous si il est possible de visser le panneau au bord sur un support alu ? Je peux percer le panneau sur à 1.5 cm du bord du moment que je ne touche pas les cellules ?

Stephane Jaquier
Stephane Jaquier

Modèle : Marco Polo
Motorisation : 2012 - 163 CV - noir

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  Lagon Bleu Ven 25 Mai 2018 - 4:07

Salut Léo,
Les plats en alu sont suffisants pour faire un radier et moins cher que la plaque en alu.
Mais construire le radier est plus long que de mettre une plaque en alu.
Donc finalement la différence c'est : si t'aime bricoler ou pas !!!
Mais te connaissant je n’émets aucun doute sur tes capacités dans ce domaine....
Bonne journée,
Lagon Bleu
Lagon Bleu
Lagon Bleu

Modèle : V-MP Blanc, "L'Aquarius"
Petit coffre entre les sièges.
Grand tiroir dans le coffre.
200W panneaux photovoltaïques.
Onduleur 600W.
Étagères dans les placards.
Banne F35Pro avec étanchéité entre la banne et le véhicule.
Protection étanche de la rallonge de lit.
Eau chaude mitigée sur évier et douchette !!
Motorisation : 250D 4MATIC

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  dje44 Ven 25 Mai 2018 - 4:38

Bonjour à tous,

J'ai également eu la même expérience que Léo (collage Sika ...) et j'ai mis en œuvre une nouvelle solution à base de scotch extérieur imperméable (type 3M), de passage de gaine à travers le passe gaine gauche du hayon et de course de fil le long des meubles à l'intérieur.
La solution me convient bien puisque totalement démontable avec seulement 2 petits trous dans Marco (au dessus de la poubelle derrière le siège conducteur pour fixer le régulateur) ...
Après quelques semaines d'installation et d'utilisation, c'est tout bon.

Je ferai un post dédié et quelques photos pour agrémenter le tout.

Djé






Le bonheur n'est pas une destination à atteindre, mais une façon de voyager
dje44
dje44

Modèle : Polo 2009 2.2CDI argent cubanite - vendu
Polo 2013 2.2CDI argent cubanite - vendu
Polo 2016 V220 blanc - vendu
Motorisation : 2.2 CDI

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  Stephane Jaquier Ven 25 Mai 2018 - 6:18

Stephane Jaquier a écrit:J'avoue que ce n'est pas le plus simple, et que cela va me compliquer la vie,


Mais je vais opter pour l'option " ventouses ". Je vais tenter de ne pas dépasser l'épaisseur de 25 mm.

Savez-vous si il est possible de visser le panneau au bord sur un support alu ? Je peux percer le panneau sur à  1.5 cm du bord du moment que je ne touche pas les cellules ?


Alors ? Est-ce possible de percer le panneau solaire sur les bords ?
Stephane Jaquier
Stephane Jaquier

Modèle : Marco Polo
Motorisation : 2012 - 163 CV - noir

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  vboys74 Ven 25 Mai 2018 - 6:53

Pas besoin de visser sur ton support alu.. coller, ça n'abime rien et c'est plus que solide.

Seb






Le compteur de nuit ne monte pas assez Sad
vboys74
vboys74

Modèle : MP V250
MP V250 4-matic

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  Lagon Bleu Ven 25 Mai 2018 - 6:53

Bonjour,
C'est ce que j'ai fait sur mon montage les panneaux solaires sont pris en sandwich à l'avant entre 1 plat et une cornière et à l'arrière par deux plats en aluminium. A l'avant, il y a une cornière de 15x15 et à l'arrière un plat de 23mm.
L'ensemble est percé et vissé par 8 vis à l'avant et 8 vis à l'arrière, mais l'on aurait pu aussi mettre des rivets.
La cornière et le plat servent à la fixation sur les rails du toit. Le radier fait en plat de 23mm, les petites boites en ABS servant d'équerre de fixation des éléments en plat de 123mm du radier. Les petites boites servent également de fixation pour les ventouses.
Cordialement,
Lagon Bleu

Lagon Bleu
Lagon Bleu

Modèle : V-MP Blanc, "L'Aquarius"
Petit coffre entre les sièges.
Grand tiroir dans le coffre.
200W panneaux photovoltaïques.
Onduleur 600W.
Étagères dans les placards.
Banne F35Pro avec étanchéité entre la banne et le véhicule.
Protection étanche de la rallonge de lit.
Eau chaude mitigée sur évier et douchette !!
Motorisation : 250D 4MATIC

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  Stephane Jaquier Ven 25 Mai 2018 - 8:59

Alors je vais tenter ce qui me semble être le plus simple dans la version compliquée mais néanmoins très maline des ventouses de Lagon bleu et du cadre alu de SoVan.

Je vais tenter de me servir du filetage des ventouses pour assembler et maintenir le tout, en sandwich justement. Merci à Lagon bleu pour confirmer la possibilité de percer.
Stephane Jaquier
Stephane Jaquier

Modèle : Marco Polo
Motorisation : 2012 - 163 CV - noir

Revenir en haut Aller en bas

panneaux solaire Empty Re: panneaux solaire

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
