Message  Aporie Mer 28 Aoû 2013 - 8:55

Salut à tous,

Je ne traîne pas souvent sur vos forums, mais il me semblait important de partager ce petit tuto.

Tout d'abord, sachez que changer ses cardans tout seul est un peu compliqué quand on est pas expérimenté. Mais compliqué ne veut pas dire impossible ! Je suis loin d'être mécano et j'ai finalement réussi la manœuvre en 7h (4h dépose + 3h repose). ( Le mieux d'ailleurs est d'être deux car il faut quelqu'un pour appuyer sur le frein, vous verrez).

Ce qu'il vous faut comme outil :

Un embout de 32 pour dévisser les écrous de moyeux.
Un levier de 50 cm.
Une clé de 21 (plusieurs peut aider).
La clé pour enlever vos roues.
Une clé allen de 10.

De la patience ...

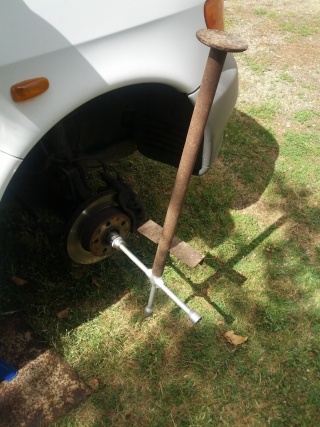

Tout d'abord commencez par enlever vos roues et mettre votre vito sur chandelles (respecter les consignes de sécurité, vous les trouverez sur le net). Ensuite dévisser l'écrou du moyeu (j'ai ici utilisé une clé en croix avec un embout de 32 et un tube récupéré là où j'ai pu ^^). Vous aurez besoin ici d'un bras de force de 50cm (ce fameux tube) (c'est important car l'écrou est serré à 50 kilos, et il est essentiel de le changer par un nouveau après l'opération et de le resserrer avec la même force). Vous aurez aussi besoin de l'aide de quelqu'un pour appuyer de toute ses forces sur les freins pendant que vous desserrer l'écrou. Après cette opération vous pouvez le libérer pour qu'il aille se rémunérer avec une petite bière dans votre frigo.

[HOWTO] Changer les cardans mercedes vito 108cdi Img_2013

Faites ça pour les deux côtés si vous changez les deux comme moi ...

[HOWTO] Changer les cardans mercedes vito 108cdi Img_2011

Ensuite il faut libérer l'étrier de frein pour pouvoir libérer le cardan. Avant de dévisser le boulon supérieur avec la clé de 21 il faut absolument repérer la position du petit poinçon sur le boulon (sa position est définit par la géométrie de votre train. Vous pouvez toujours après l'opération aller refaire la géométrie de votre vito, c'est dans les 110€).

[HOWTO] Changer les cardans mercedes vito 108cdi Poinao10

Ensuite dévisser le et enlever le :

[HOWTO] Changer les cardans mercedes vito 108cdi Img_2014

Pas d'inquiétude, l'étrier tient quoi qu'il en soit par la biellette de direction et le triangle de suspension. Si vraiment vous avez du mal à enlever le cardan vous pourrez d'ailleurs dévisser le second boulon (celui du bas, ça permet de libérer encore un peu de jeu).

Il ne vous reste plus qu'à dévisser et enlever les 6 boulons qui maintiennent le cardan à l'embrayage côté conducteur et à l'axe de direction côté passager. Utiliser la clé allen de 10. Rappeler votre acolyte qui s'éternise proche de la source de bière, il faut qu'il appui à nouveau sur les freins pendant que vous desserrez les boulons.

[HOWTO] Changer les cardans mercedes vito 108cdi Img_2015

Petite précision, sur certain vito il parait que lorsqu'on enlève le cardan côté embrayage, le liquide de boite de vitesse s'en échappe. Une bassine est donc nécessaire. Pour ma parts pas eu ce soucis. Si c'est le cas, il suffira de vidanger la boite et de remettre du liquide (il y a un bouchon de vidange et de remplissage sous la boite).

Nous venons d'effectuer les tâches les plus simples ! Prenez maintenant votre mal en patience. Vous devez jouer avec l'angle des roues et la capacité du cardan à se tordre pour le sortir de son fichu**** emplacement. Pour y avoir passer pas mal de temps, je vais vous donner les emplacements par lequel j'ai réussi à les faire sortir. Finalement si on le sait dès le départ, je pense pas que ça soit si complexe. Si jamais les cardans ne sortent pas en tournant les roues dans les sens indiqués, essayé de les braquer dans l'autre sens. Il faut vraiment jouer avec l'angle des roues pour les faire sortir. J'ai eu d'ailleurs plus de facilité à les remettre. N'hésiter pas à tirer sur l'étrier comme un bourrin Wink

Donc côté conducteur :

[HOWTO] Changer les cardans mercedes vito 108cdi Tuto_c10

Côté passager :

[HOWTO] Changer les cardans mercedes vito 108cdi Tuto_c11

Et voilà ! Vos deux cardans sont déposés. Il ne vous reste plus qu'à faire les opérations en sens inverse pour la repose. N'oubliez pas de resserrer les boulons et écrous avec les forces nécessaires :

20kg pour les boulons du cardan.
50kg pour l'écrou du moyeu.
10kg pour les boulons des roues.

Penser aussi à remettre les boulons des étriers de freins dans la positions où ils étaient (le poinçon repère).

Pour info, j'ai acheter mes deux cardans en échange standard sur un site très réputé sur internet dont je vous laisserais deviner le nom. Coût des deux cardans 350€. Un seul cardan chez Mercedes coûte 600€ HT. Ajouter à cela la main d'oeuvre, vous imaginez la facture que vous venez d'économiser Wink

Bon courage !

PS: si vous avez des remarques pour améliorer mon tuto, n'hésitez pas Smile
