Re: Eclairage Led

Message  christop09 le Lun 18 Fév 2013 - 23:40

Bonjours..
alors pour le plafonnier AV, c'est les mèmes ampoules (T10 / 5w ) , mais c'est le réflecteur qui change le faisceau.
Au plafonnier arriere, 1 ampoule navette au centre , et deux T10 sur le coté. (dificile a enfiler dans leurs logement)
J'ai essayer plusieur modèle,je redémonte dès que possible pour indiquer le modèle .
attention a la polarité de ses ampoules...si ça marche pas...on la tourne... Very Happy
Pous le néons du coté j'ai pas trouvé...mais j'ai adapté une bande leds .
Je prend des photos dès que possible.

christop09


Revenir en haut Aller en bas

Re: Eclairage Led

Message  Merco Paulo le Mar 19 Fév 2013 - 1:43

Merci christop09 et les autres
Je pense donc aussi passer à cette solution......quand les nombres tailles et puissances seront confirmés par vos soins.
Les ampoules sont-elles à baïonnette ou pas ?
Pour les T10 c'est la réf que tu as fournie sur le forum http://fr.eachbuyer.com/led-lampes/auto-led-lampes/t11-t20-t6-t10-t25/t10-lampe-17811.html?curency=EUR ?
et la navette http://fr.eachbuyer.com/led-lampes/auto-led-lampes/lampe-navette/2-lampe-ampoule-bulb-4-smd-leds-canbus-41mm-pr-voiture-dome-festoon-57818.html?curency=EUR ?
Et aussi je suis preneur pour les néons latéraux de toute solution: comment as-tu adapté une bande led et laquelle stp?
Encore merci
Alain
avatar
Merco Paulo

Modèle : MP Viano 2.0 B.A. 2010
Motorisation : 2.0

Revenir en haut Aller en bas

Re: Eclairage Led

Message  sevenjohn le Mar 19 Fév 2013 - 4:33

Si tu ne trouves pas de solution pour remplacer les '' néons '' nous pourrons faire un circuit avec des LED

J'ai fait un petit montage prototype avec des LED '' froides'' cela donne pas trop mal pour une consommation très faible (20ma)
mais l'angle d'ouverture des LED que j'ai utilisé ne fait que 15°
j'ai commandé des LED avec un angle d'ouverture plus grand (56°) qui devraient mieux diffuser la lumière
Je ferai des photos

Bonne journée
Gérard
avatar
sevenjohn

Modèle : Viano Marco Polo Bleue Efficiency
Motorisation : 2.2 B.A

Revenir en haut Aller en bas

Re: Eclairage Led

Message  guillaume666 le Mar 19 Fév 2013 - 7:22

Disco Polo a écrit:Salut !
C'est pas un grain de sel, c'est de la solidarité Marcopolienne !
Génial ce site
Tant qu'on y est, t'a rien pour le neon ?
Merci
Dp

+1

guillaume666

Modèle : Viano MArco Polo 2004 150 cv

Revenir en haut Aller en bas

Re: Eclairage Led

Message  sevenjohn le Lun 4 Mar 2013 - 13:57

Bonsoir

Je viens de finir mes prototypes d'éclairages à LED
J'ai utilisé des LED haute brillances avec un angle d'ouverture de 15°
J'ai commandé les mêmes LED mais avec un angle d'ouverture plus grand (60°)
Je ferais des test comparatifs.
J'ai fais trois montages
1) le plus petit ( 15x15 mm pour ) , et le plus simple, trois diodes LED contrôlées en courant par un transistor.
la puissance maximale est de 20 ma (très puissant) et en fonction d'une valeur de résistance, l'on peux diminuer l’éclairement
et par conséquent la consommation. J'ai fait des essais, avec des consommations de 10ma 15ma et 20ma, cela donne de bons résultats.

2) le moyen (95x15 mm) six diodes LED contrôlées en courant par un transistor.
La puissance maximale est de 40 ma (très puissant également avec une plus grande surface éclairement)
J'ai monté trois petit cavalier qui permettent de choisir une puissance prédéfinie à savoir :
20ma; 30ma; 40ma, il suffit de déplacer un petit cavalier.

3) Un peu plus gros (95x25 mm) comme le précédent, il y a six diodes LED contrôlées en courant par un transistor.
La puissance est contrôlée par un générateur PWM qui, à l'aide d'un potentiomètre permet une variation continue de l'éclairement, pour une puissance de 20 à 40 ma.

J'ai essayé de faire des photos en situation, mais mon appareil photo déclenche systématiquement le flash, et elles ne sont pas exploitable pour vous montrer les résultats.

Pour le moment je joins les photos des trois montages










avatar
sevenjohn

Modèle : Viano Marco Polo Bleue Efficiency
Motorisation : 2.2 B.A

Revenir en haut Aller en bas

Re: Eclairage Led

Message  sevenjohn le Lun 4 Mar 2013 - 14:22

Je viens de faire un essai de photos avec mon iphone
j'ai photographié le montage N°2 à la puissance max (40ma)

Le montage est sur un pupitre à 1,40 m du sol, et la photo est prise à environ 2,5 m
Désolé, je n'ai pas compris pourquoi les images sont tournées ?

Vue de face



LED orientées vers le sol



Iphone mis à la même hauteur que les LED,



avatar
sevenjohn

Modèle : Viano Marco Polo Bleue Efficiency
Motorisation : 2.2 B.A

Revenir en haut Aller en bas

Re: Eclairage Led

Message  sevenjohn le Mar 19 Mar 2013 - 16:20

Bonsoir
Je viens de recevoir mon MP (avec plus d'un mois et demi d'avance) et j'ai regardé comment était monté l"éclairage a led
plafonnier de porte coulissante, et plafonnier du dessus de la cuisine.
On découvre une plaque de circuit imprimé de 153x50 mm avec 5 diodes LED et une électronique de commande.
Voir la photo





Il y a beaucoup de place pour réaliser un montage et je pense que les anciens éclairages (tube '' néon '' ) peuvent êtres remplacer par l'un des montage que j'ai réalisé.

J'ai fini mes prototype, et le mieux adapté est le montage à 6 LED avec un petit potentiomètre pour régler l’intensité lumineuse
Plein pot, la conso n'est que de 25ma (0,025 A)

Je n'ai pas chiffré le prix de reviens, mais je pense que cela doit être très raisonnable
Sans doute moins de 15€
En se groupant, on peut avoir un bon petit prix (surtout pour le circuit imprimé)

Pour ma par, je n'ai pas besoin d'intégrer cela dans mes plafonniers puisque je suis déjà équipé LED, mais, j'ai réalisé ce montage pour avoir de l'éclairage extérieur,fixé sur la goulotte latérale et alimenté par une petite batterie indépendante.
Voila la photo du montage pour fini




avatar
sevenjohn

Modèle : Viano Marco Polo Bleue Efficiency
Motorisation : 2.2 B.A

Revenir en haut Aller en bas

Re: Eclairage Led

Message  alex63 le Dim 15 Mar 2015 - 14:59

Hello!

Mes constats (et bonnes raisons d'agir)  Crying or Very sad  :
- le plafonnier d'origine sur la plonge/cuisinière/frigo est faiblard et mal placé. Il est trop en retrait, car les couvercles relevés font de l'ombre sur ce qui devait être éclairé
- l'interrupteur du plafonnier au-dessus de la porte coulissante est mal placé, lui aussi

Mes actions  Twisted Evil :
- J'ai démonté les plafonniers gauche et droite. Les ai remplacés par des caches (tôle alu) qui supportent en même temps les interrupteurs. Bon, j'ai du adapter des supports pour fixer les tôles
- J'ai collé des rubans de LED sur :
   - coté cuisine, 2 rangs de 90 cm sur un rail alu à angle orientable photos La première photo est prise de nuit, sans flash. Vue la longueur entre fixations, préférer un profil en L ou U plutôt qu'un plat
   - coté porte coulissante, 1 rang de 60 cm photos, collé sur un tube carré (10x10) alu pour dissiper la chaleur et toutefois ne pas saillir du plafond

Voilà, bonne bricole... y en a pour 1 jour de la découpe, ajustage, perçage, soudure Very Happy
avatar
alex63

Modèle : Viano MP 4Matic

Revenir en haut Aller en bas

Re: Eclairage Led

Message  SOvan le Mar 3 Nov 2015 - 14:41

Je remonte ce post avec ce lien sur un site spécialisé dans l'éclairage leds et Xenon de véhicules.

Voici le lien dédié au Viano (pré classe V et option Xenon) . Qu'en pensez-vous ?
avatar
SOvan

Modèle : Viano MP 4Matic 2012

http://www.sophiaoutdoor.com

Revenir en haut Aller en bas

Re: Eclairage Led

Message  pascal83550 le Mar 3 Nov 2015 - 15:32

Bonsoir pierre, moi se que j'en pense : déjà c'est cher ( en fait non voir plus bas, mais c'est pas bon signe) Rolling Eyes , et en plus cela doit être du blanc (bien froid, 6500K), ce n'est forcement agréable le soir, car la lumière blanche 6500K est agrésive pour les yeux Twisted Evil
Moi j'ai mis du blanc 6500K pour le plafonier avant (sauf une lampe (pour avoir le choix)
pareil à l'arrière j'ai un mélange de chaud 3000/3500K et de froid 6000K/6500K,
et je trouve cela bien adapter au Viano, et la vie à bord le soir
c'est à dire, le jour éclairage blanc froid, et le soir plutôt blanc chaud Wink
Pour ce qui est du kit de démontage, cela ne sert vraiment à rien What a Face tout les appliques se démontent très facilement avec les doigts et ongles, ou épingle à linge en bois
j'avait dit que je ferai un post sur les leds, mais j'ai refait un commande que j'attends (pour faire une article complet)
pierre si tu veux je de donne les références (mini in the box)
Pascal
Nb: pas de risque d'erreur ODB pour toutes les lampes intérieur (argument pour faire vendre) il n'y a aucun contrôle  Wink
Pascal
NB 2 : pour ce qui est du Pack ampoules phares Xénon Effect, le model de base n'éclaire gère plus, c'est juste un poil plus blanc  Rolling Eyes  , car pour éclairé plus de 50W en led, il faut "s'acrocher" sévère, car là par contre cela coute vite chère pour avoir des ampoules puissantes à leds, et qui dureront dans le temps Wink
le Kit xénon HID CANBUS PRO 35W : sa cela doit être très performant, mais le prix aussi  Crying or Very sad
édit : pour ce qui est kit Pack intérieur LED - Viano W639 - GRAND LUXE BLANC à 62 euro, cela fait à peut près 4 euro par lampe, en effet ce n'est pas trop cher, sauf il te mette de l'ampoule basique,  n'apartera rien (en tout cas ne sera pas plus lumineuse, voir moins (mais l'effet sera compensé du fait que c'est un éclairage blanc froid (oui à puissance égale, le blanc froid est plus lumineux)
il n'y a pas grand interet d'acheter ce type de produit, qui vue sont prix (faible, sera de qualité basique (voir mauvaise) Evil or Very Mad
Se qu'il faut savoir, c'est quand construisant sont pack, cela ne coutera pas plus cher, mais la qualité sera au rendez-vous  I love you
Pascal
Sinon si tu as l'occasion de passer pour voir ce que cela donne sur mon M P, ce sera avec plaisir  Wink

(désolé pour les faute d'ortographe, mais mon ordi est HS, et l'utilise le secours (un vieux sous XP qui rame grave), qui corrige pas les fautes d'ortographe Embarassed)

édit 2 : j'ai fait quelque photo pour que tu te rende compte de la différence entre des ampoules et led blanc chaud ( j'ai oublier de faire une photo pour diférence blanc chaud et froid)

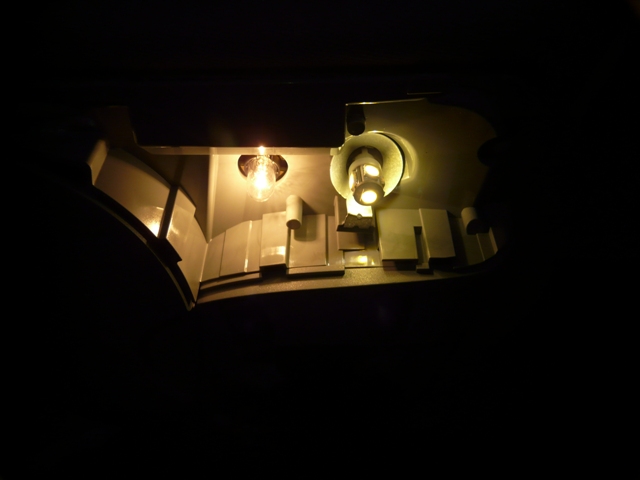

A gauche lampe à filament 6W   et    à droite led "basique "(5 leds monté en  // ) avec une résistance (qui chauffe bien) pour alimenter le tout  pale



A gauche lampe à filament 6W  et    à droite led "de meilleur qualité "(11leds monté en série et // ) avec un meileur rendement  Smile



A gauche lampe à leds "basique"    et      à droite led "de meilleur qualité "(11leds monté en série et // ) avec un meileur rendement
La différence de prix entre ces deux lampes leds est de l'ordre de 1 à 1,5 euro environ, mais bien souvent on peut acheter des pack de 2 ou 4 et là, la leds de qualité revient à 1,5 euro pièces (c'est prix sont bien entendu des prix introuvable sur les site marchant en france, moi j'en suis à ma 10 ème commande chez mini in the box (mais il commence a avoir un site en france avec des prix indentique, mais peu de choix) , et pas de souci ( et oui j'ai aussi passé la toutes la maison aux lampes leds aussi pour des prix hyper sympa  I love you



Voila voila Wink
Pascal bon je vais Sinon si tu as l'occasion de passer pour voir ce que cela donne sur mon M P, ce sera avec plaisir Wink

(désolé pour les faute d'ortographe, mais mon ordi est HS, et l'utilise le secours (un vieux sous XP qui rame grave), qui corrige pas les fautes d'ortographe Embarassed)
édit 2 : j'ai fait quelque photo pour que tu te rende compte de la différence entre des ampoules


A gauche lampe a filament 6W et à droite led "basique "(5 leds monté en // ) avec une résistance pour alimenter le tout (et qui chaufe bien)



A gauche lampe a filament 6W et à droite led "de meilleur qualité "(11leds monté en série et // ) avec un meileur rendement



A gauche lampe a leds "basique" et à droite led "de meilleur qualité "(11leds monté en série et // ) avec un meileur rendement
La différence de prix entre ces deux lampes leds est de l'ordre de 1 à 1,5 euro environ, mais bien souvant on peut acheter des pack de 2 ou 4 et là, la leds de qualité revient à 1,5 euro pièces (c'est prix sont bien entendu des prix iintrouvable sur les site marchant en france, moi j'en suis a ma 10 ème commande chez mini in the box , et pas de souci ( et oui j'ai aussi passé la toutes la maison aux lampes leds aussi pour des prix très sympa I love you



Voila voila Wink
Pascal je vais Sleep mon PC est enfin recharger et mise à jour installer
avatar
pascal83550

Modèle : M P 2.2cdi 4 Matic face lift
presque toutes options
manque cuir, porte électrique, xénon, H12
Motorisation : 2.2cdi 163ch

Revenir en haut Aller en bas

Re: Eclairage Led

Message  SOvan le Mer 4 Nov 2015 - 0:55

Merci Pascal pour cette réponse déjà très détaillée Wink Je pense d'autant plus que ton futur tuto  de "mise à jour leds" du MP sera très apprécié, avec de la qualité d'éclairage et de l'économie d'énergie associée sunny

Pour les phares Xenon, l'idée à mon sens serait surtout de moins puiser sur la batterie et donc l'alternateur, est-ce que cela vaut le coût ?
avatar
SOvan

Modèle : Viano MP 4Matic 2012

http://www.sophiaoutdoor.com

Revenir en haut Aller en bas

Re: Eclairage Led

Message  Manudum le Mer 4 Nov 2015 - 3:57

Si c'est le kit où il faut remplacer ta lampe H7 par une vrai lampe Xénon, en Belgique et certainement dans les autres pays, cela ne passe pas le contrôle technique...
LA règlementation oblige d'avoir la correction automatique des phares.

Accessoirement, il faut percer le cache (la trappe d'accès aux lampes) pour faire passer le câblage et l'ampoule Xénon.
Je ne sais parler que de mon Viano, mais qui dit faire un trou, dit humidité dans le phare. En effet, le compartiment moteur de mon Viano n'est pas calfeutré comme chez Audi.
Il faut attacher le transfo 12V->20.000 V quelque part.
A chaque permutation lampes halogène/lampe Xénon, il faut faire un réglage des phares.


Ce n'est que mon avis, mais autant avoir d'origine l'option xénon.
Précédemment, je l'avais installé sur un autre véhicule, mais je ne le referais plus.
J'ai déjà eu aussi plusieurs véhicules avec l'option xénon, et c'est vrai que c'est agréable, un plus !

Si c'est remplacer les H7 par des leds, les seuls que j'ai vu en Belgique, ne sont pas homologuées pour la route Smile
Je n'ai pas chercher plus loin, je reste sur ce qui est installer d'origine
avatar
Manudum

Modèle : MP de 2004, 2.2 et BVA

Revenir en haut Aller en bas

Re: Eclairage Led

Message  pascal83550 le Mer 4 Nov 2015 - 7:05

SOvan a écrit:Merci Pascal pour cette réponse déjà très détaillée Wink Je pense d'autant plus que ton futur tuto  de "mise à jour leds" du MP sera très apprécié, avec de la qualité d'éclairage et de l'économie d'énergie associée sunny

Pour les phares Xenon, l'idée à mon sens serait surtout de moins puiser sur la batterie et donc l'alternateur, est-ce que cela vaut le coût ?
Bonjour Pierre, en fait question consomation, ben en fait non Rolling Eyes , car le Viano controle les consomation des lampes, et si les lampes consomme moins, il y a un message d'erreur sur ODB (c'est pour cela que j'ai été obligé de faire un "ballast" qui consome la différence qui manque entre les ampoules leds de feu de recul (2 x 8 W) et les ampoules d'origine (2 fois 21W) Wink
Et oui c'est un peu la merdouille Twisted Evil
Pascal
Nb : sans compter les histoire de réglementation comme dit Manudum Rolling Eyes
avatar
pascal83550

Modèle : M P 2.2cdi 4 Matic face lift
presque toutes options
manque cuir, porte électrique, xénon, H12
Motorisation : 2.2cdi 163ch

Revenir en haut Aller en bas
