Message  Moutzli le Dim 1 Juil 2018 - 5:38

Hello,
J'ai consulté ce forum en long et en large avant de me mettre à la pratique.
Je profite de remercier tout les intervenants qui alimentent les divers postes.

J'ai choisi un panneau de 150W Monocristallin  semi flexible, Régulateur MPPT LED Victron 15 A - 75,
Panneau solaire semi mobile Img_4927

Le panneau est posé dans un cadre en alu aux dimensions du panneau
Panneau solaire semi mobile Img_4928

Pour la fixation sur le toit 3 plats qui se fixent sur le cadre aux mêmes emplacement que le panneau.
Dans la partie centrale des plats pour éviter le frottement sur le toit des joints pour fenêtre.
@Merci Sovan
Panneau solaire semi mobile Img_4930


Pour la fixation des plats dans le rail des vis inox soudée dans des pattes en inox Attention les rails ne sont pas parallèle.
Panneau solaire semi mobile Img_4929

Panneau solaire semi mobile Img_4931

Pour le démontage il suffit d’ôter les 6 écrous
Panneau solaire semi mobile Img_5016

Panneau solaire semi mobile Img_5017

Pose d'une prise
Panneau solaire semi mobile Img_4932

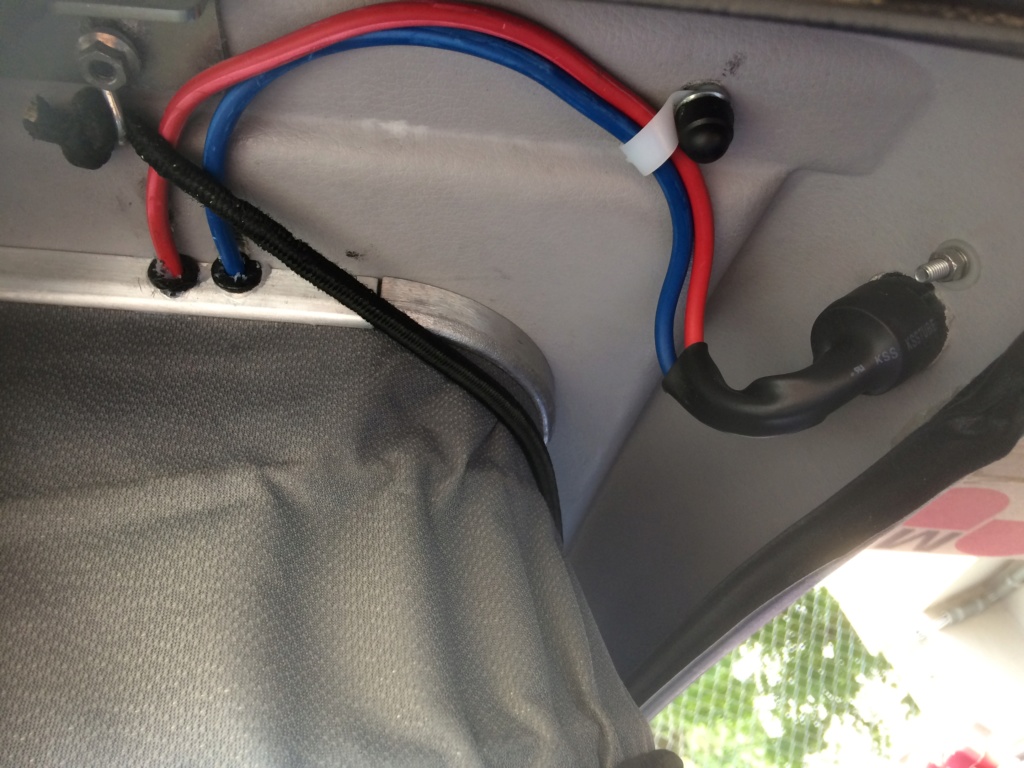

Passage dans le sommet de la toile
Panneau solaire semi mobile Img_4934

Panneau solaire semi mobile Img_4935


Régulateur sur une entretoise pour la dissipation de la chaleur dans le meuble arrière
Panneau solaire semi mobile Img_5015

Les câbles passent dans les meubles, derrières le siège conducteur, dessous le conduit central de la ventilation pour arriver au compartiment batterie auxiliaire . Pose d'un support fusible additionnel.
Panneau solaire semi mobile Img_4933

Panneau solaire semi mobile Img_0013

Premier test, le véhicule est resté 1 semaine sans bougé avec le frigo sur 2C°. La batterie est toujours au top.
Panneau solaire semi mobile Img_4937" />


Dernière édition par Moutzli le Dim 1 Juil 2018 - 6:51, édité 1 fois








Moutzli
Le sel de l’existence dépend du poivre que l'on y met
Moutzli
Moutzli

Modèle : Viano MP, 2005, Bleu Jaspin
Motorisation : 2.2 CDI BA

Revenir en haut Aller en bas

Panneau solaire semi mobile Empty Re: Panneau solaire semi mobile

Message  DOC le Dim 1 Juil 2018 - 6:35

Salut Moutzli Very Happy
prie Super boulot encore une fois Panneau solaire semi mobile 355535763








Panneau solaire semi mobile Images49
DOC
DOC

Modèle : comme beaucoup
Motorisation : qui fonctionne très bien

Revenir en haut Aller en bas

Panneau solaire semi mobile Empty Re: Panneau solaire semi mobile

Message  gasty le Dim 1 Juil 2018 - 6:58

Beau travail. Pour le passage des fils j'ai choisi une autre solution, je parlerais de ce que j'ai fait dès que j'aurais un moment.
Panneau solaire semi mobile Solair10
gasty
gasty

Modèle : viano marco polo 2.2 CDI (150CV)
Motorisation : viano marco polo 2.2 CDI (150CV)

Revenir en haut Aller en bas

Panneau solaire semi mobile Empty Re: Panneau solaire semi mobile

Message  DOC le Dim 1 Juil 2018 - 10:30

gasty a écrit:Beau travail. Pour le passage des fils j'ai choisi une autre solution, je parlerais de ce que j'ai fait dès que j'aurais un moment.
Panneau solaire semi mobile Solair10
Shocked Ok , pourquoi pas mais perso, j'aurai pas osé Embarassed








Panneau solaire semi mobile Images49
DOC
DOC

Modèle : comme beaucoup
Motorisation : qui fonctionne très bien

Revenir en haut Aller en bas

Panneau solaire semi mobile Empty Re: Panneau solaire semi mobile

Message  penkalet le Dim 1 Juil 2018 - 11:01

Nickel tout ça prie
penkalet
penkalet

Modèle : Viano Marco Polo V6 Beige Sanidine
Motorisation : V6 3.0 L CDI

Revenir en haut Aller en bas

Panneau solaire semi mobile Empty Passage des cables sans trous dans le toit ni dans la toile

Message  BOBO116681 le Dim 1 Juil 2018 - 15:10

Panneau solaire semi mobile Img_2610
Panneau solaire semi mobile Img_2611
BOBO116681
BOBO116681

Modèle : classe V 220D, 163 cv, BA 7 G-tronic+
4matic gris galet commandé le 23/10/16, reçu le 8 mars 2017




Motorisation : 220D 4 matic, 163 cv, 7 G-tronic+

Revenir en haut Aller en bas

Panneau solaire semi mobile Empty Re: Panneau solaire semi mobile

Message  DOC le Dim 1 Juil 2018 - 15:21

Very Happy Bien, encore une autre solution
scratch Tu n'as pas peur d'abîmer les fils à la longue Embarassed ?
Ok je dis ça mets oui là pas de perçage ni autres , on dirait que tu as un film plastique sur les panneaux Shocked








Panneau solaire semi mobile Images49
DOC
DOC

Modèle : comme beaucoup
Motorisation : qui fonctionne très bien

Revenir en haut Aller en bas

Panneau solaire semi mobile Empty Re: Panneau solaire semi mobile

Message  BOBO116681 le Dim 1 Juil 2018 - 15:37

La protection plastique est maintenant enlevée.
Quand le pli sera donné aux cables peut être une protection avec du gros scotch toile
BOBO116681
BOBO116681

Modèle : classe V 220D, 163 cv, BA 7 G-tronic+
4matic gris galet commandé le 23/10/16, reçu le 8 mars 2017




Motorisation : 220D 4 matic, 163 cv, 7 G-tronic+
