Message  pascal83550 le Lun 11 Juin 2018 - 3:29

Bonjour,
Je me suis installer un petit éclairage pour kéké  tongue
Eclairage d’ambiance, avec couleur réglable au petit oignon  Wink
Au départ j’avais acheté des petites ampoules (culot T10) à installer dans les plafonniers (mais pas celui de la cuisine ou de la porte coulissante  Embarassed
Mais vue la qualité du produit reçu, j’ai décidé de commander quelque chose de plus mieux  Very Happy

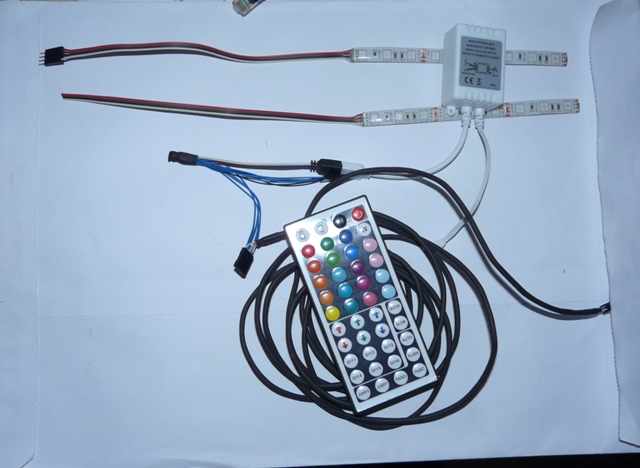

J’ai commandé 2 mètres de guirlande RVB, 60 leds au mètre, c’est ce qui y a de plus lumineux (en effet on trouve des guirlandes de 30 leds au mètre (les plus courante), et aussi des 15 leds au mètre (misère  Crying or Very sad )
Et j’ai pris un module de commande avec la télécommande 44 touches (le but c’est d'avoir le maximum de réglage pour les couleurs  Very Happy
J’ai reçu (rapidement) cela pour moins de 10 euro (sur aliexpress)
https://fr.aliexpress.com/item/2018-Haute-Qualit-5050-SMD-60-Leds-m-DC-12-V-1-m-2-m-3/32847162646.html?spm=a2g0s.9042311.0.0.164d6c37LLcHdV
https://fr.aliexpress.com/item/1Pcs-Wireless-IR-Remote-Controller-24-44-Keys-Mini-RGB-Dimmer-5V-12V-24V-IR-Remote/32806734021.html?spm=a2g0s.9042311.0.0.164d6c37LLcHdV
Modèle : Box 44 Key remote  Wink (pas le mini  No )



Je n’ais utiliser que 30 cm de la guirlande  Wink
15 cm correspond pile poile à la longueur du circuit imprimé des plafonniers de la cuisine et de la porte coulissante  Very Happy

Après un peu de câblage, et tirer un fil de mon module au dessus du frigo, pour l’alimenter le module de gestions des couleurs
Il est alimenté par un inter (ce module consomme un peu de courant, même lumière éteinte  Embarassed)

Le module de commande est installé derrière le plafonnier, et fixer par un scratch  Wink



Après un peu de câblage pour alimenter les 2 bandes lumineuses, j’arrive à cela  Smile



Il n’y a plus qu’à poser le tout et passer les fils (derrière les "rails" du lit du haut)
Et de coller les bandelettes sur le circuit imprimé des 2 plafonniers
Cela fait propre



Voila ce que cela donne, c’est juste un mode "fondu 7 couleurs"

https://youtu.be/Q5BWGeTxNbQ

L’avantage de cette monstrueuse télécommande, c’est du pouvoir régler les couleurs au petit oignon  Wink  (ce que l’on ne peut pas faire avec un module standard avec une petite télécommande (24 touches))  Rolling Eyes
On peut même ‘paramétré’ 6 couleurs que l’on veut (sympa)
Résultat est très sympa, et permet d’avoir l’ambiance lumineuse que l’on veut  I love you  sunny

Nb : éclairage à fond, cela éclaire un peu moins qu'un seul plafonnier d'origine avec ces 5 leds  Wink

Pascal
avatar
pascal83550

Modèle : M P 2.2cdi 4 Matic face lift
presque toutes options
manque cuir, porte électrique, xénon, H12
Motorisation : 2.2cdi 163ch

Revenir en haut Aller en bas

Re

Message  ZeRAR le Lun 11 Juin 2018 - 7:44

Pascal , non seulement tu es un fin technicien ,
mais tu te transformés en Père Noël !
avatar
ZeRAR

Modèle : Mercedès Viano Fun 2,2 année 2006 , 80000 km .


Revenir en haut Aller en bas

Re: Tuto Eclairage d'ambiance

Message  vboys74 le Lun 11 Juin 2018 - 13:00

la classe!

Seb








Le compteur de nuit ne monte pas assez Sad
avatar
vboys74

Modèle : Pourquoi le MP 4x4 V6 224cv n'existe pas???
Motorisation : 2.2 CDI 163CV 4-Matic 2013

Revenir en haut Aller en bas

Re: Tuto Eclairage d'ambiance

Message  JLdu50 le Ven 22 Juin 2018 - 23:31

En panne d’eclairage J’ai démonté les deux plafonniers latéraux qui avaient été transformés par le précédent propriétaire en Leds...
Les potentiomètres dimmer s’étant desserrés, j’ai refais quelques soudures et changé plusieurs fils trop rigides et ça remarche !
https://i.servimg.com/u/f19/16/31/70/02/4c8b4810.jpg

https://i.servimg.com/u/f19/16/31/70/02/4d4a4610.jpg





Dernière édition par JLdu50 le Ven 22 Juin 2018 - 23:46, édité 4 fois (Raison : Photo)
avatar
JLdu50

Modèle : Marco Polo V6 2007

Revenir en haut Aller en bas

Re: Tuto Eclairage d'ambiance

Message  mick7072 le Dim 24 Juin 2018 - 9:30

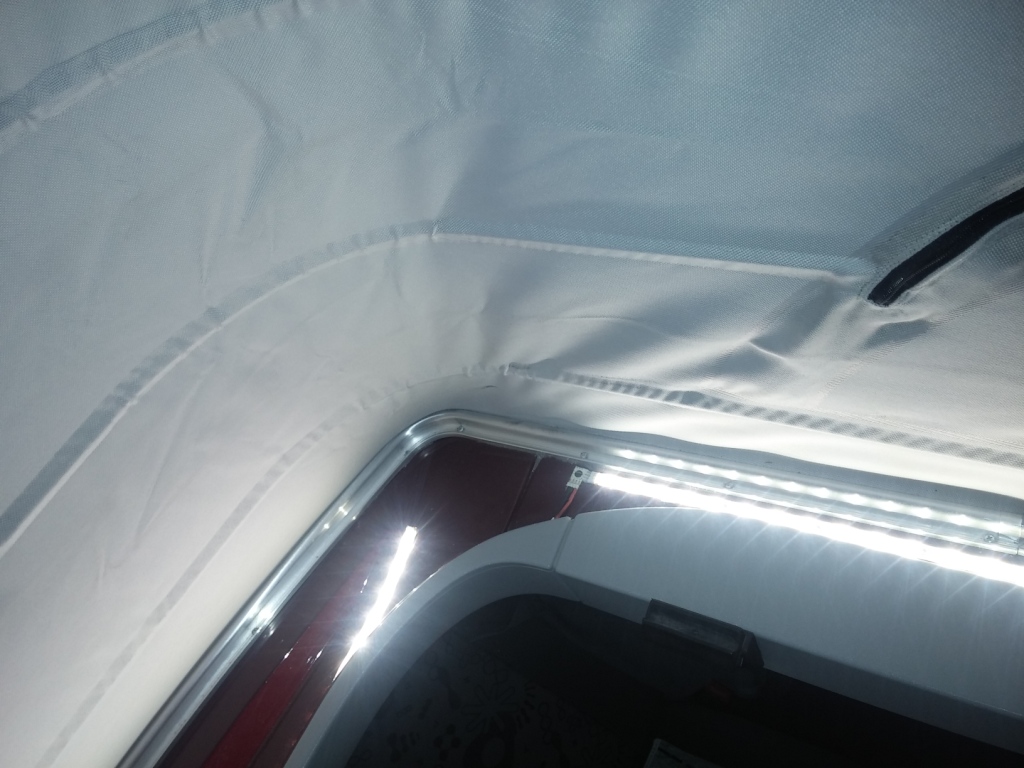

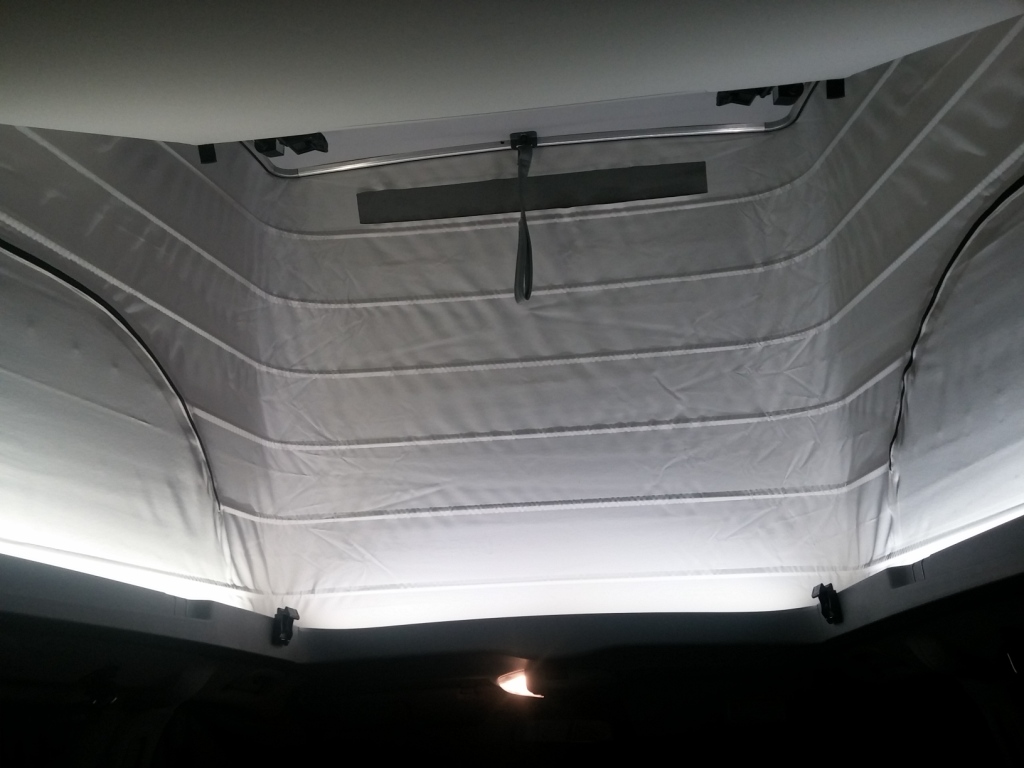

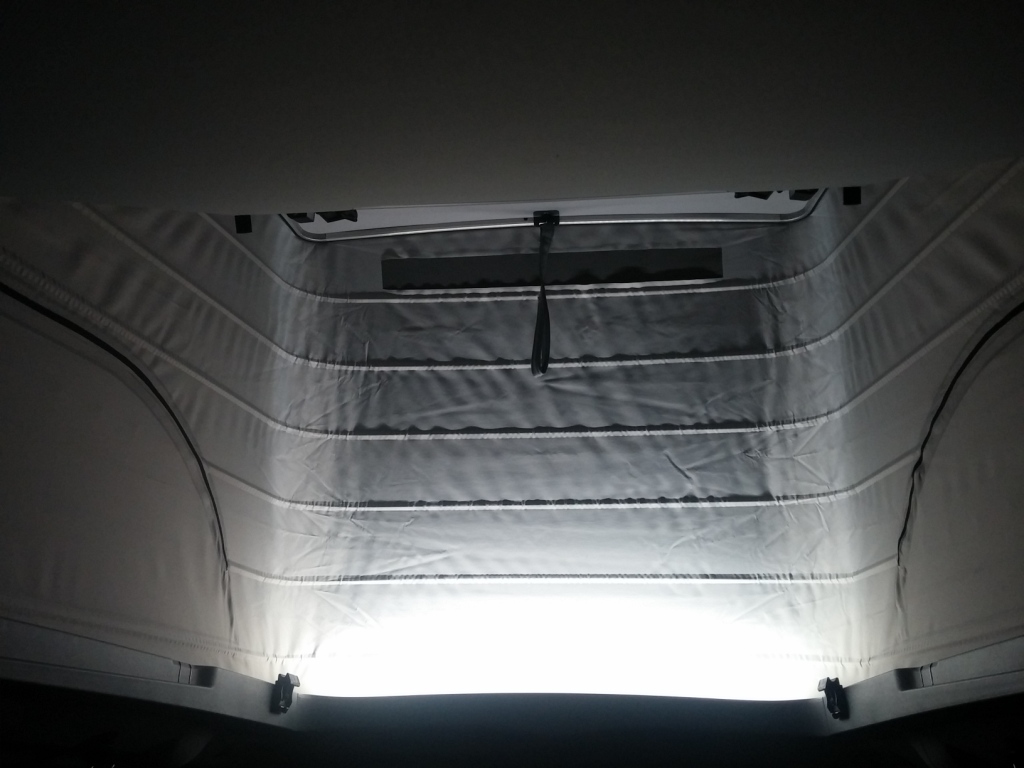

j'ai installé 3 bandeaux a led de 1m, au niveau du pavillon.
couplé en 2 lateraux +1 en centre:







avatar
mick7072

Modèle : Viano Marco Polo - 2011
Motorisation : V6 - 224ch

Revenir en haut Aller en bas

Re: Tuto Eclairage d'ambiance

Message  Millepattes le Dim 24 Juin 2018 - 12:27

Bonjour
En voilà une bonne idée pour un éclairage indirect d'ambiance.
Cette idée là je vais m'en inspirer!
Merci mick7072.
Millepattes








Le vin d'ici est meilleur que l'eau-delà.
avatar
Millepattes

Modèle : VMP V6 couleur mélange de blanc et noir
Motorisation : oui avec MG9 actif

Revenir en haut Aller en bas

Re: Tuto Eclairage d'ambiance

Message  SOvan le Dim 24 Juin 2018 - 23:47

Depuis notre voyage dans l'ouest américain en septembre dernier, on a adopté le Luminoodle qui équipait notre minivan. C'est étanche, ça s'installe dedans ou dehors, ça change de couleur ou d'intensité via l'habituelle télécommande, on le branche sur la prise USB à l'intérieur et sur batterie portable dehors. Bref, encore un truc simple, économique, et multi usages Cool

https://www.amazon.fr/Power-Practical-Luminoodle-%C3%89clairage-Imperm%C3%A9able/dp/B0198VDWMY/
avatar
SOvan

Modèle : Viano MP 4Matic 2012

http://www.sophiaoutdoor.com
